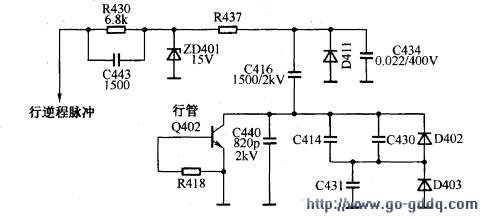

为便于分析，现绘出有关电路如图所示。根据故障现象，应重点检查行扫描有关电路。把C434由0.022μF换成0.01μF时，试机，机器恢复正常，于是交给用户使用。两天后，用户又把电视机送回，故障复发，且行幅缩小，试换行管Q402及行输出变压器T402，故障依旧。当在行逆程电容C414上并联一只1000pF电容时，行幅是满了，但黑块更为严重，扩展到屏幕的4/5。仔细分析，既然改变行逆程电容容量可使故障扩大，由此说明故障应和行逆程脉冲有关。试更换C414、C430及C434、 C416，当更换到C416时，故障排除。把C434换为原来的0.022μF后，故障再未出现。
