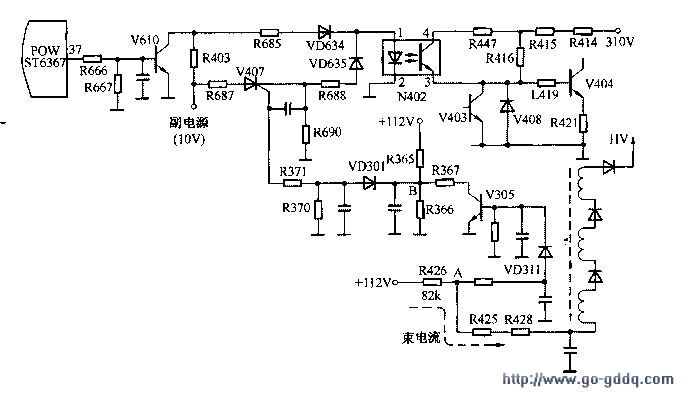

根据故障现象，初步判断是机内束电流保护电路起控。该机的束电流保护电路如图所示。

　　当束电流过大时，A点电位降低，V305的b极电位也降低，其c极电位上升，从而使图中B点的电位上升，当上升到足以使VD301(9.1V稳压管)击穿时，可控硅V407控制栅极获得电压而导通。这时副电源(10V)通过R687、V407、R688、 VD635使光电耦合器N402导通，V403随之导通，对电源开关管V404的b极电流起到分流作用而使开关电源停止工作。

　　根据保护电路的工作原理，开机监测V407的栅极，发现故障出现时确有电压，证明保护电路起控。经检查，发现R426开路，更换后开机，工作稍长一点，但还是自动关机。这时再监测V407的栅极，故障出现时栅极无电压，怀疑可控硅性能下良，将R687断开，故障依旧，说明现在的关机故障已不是保护电路起作用的结果。用万用表监测微处理器ST6367的(37)脚电压，发现此脚电压很快下降为OV，因为(37)脚电压为OV是待机状态，此时V610截止，副电源通过R403、 R685、VD634使N402导通而实现待机控制。可见这时的自动关机故障是由于CPU工作异常造成的。 CPU的5V电源是由副电源提供的，但经检查正常。根据经验，CPU部分出故障最多的元件是其(31)、(32)脚外接的晶振Z601，用新晶振更换后，开机工作正常。
