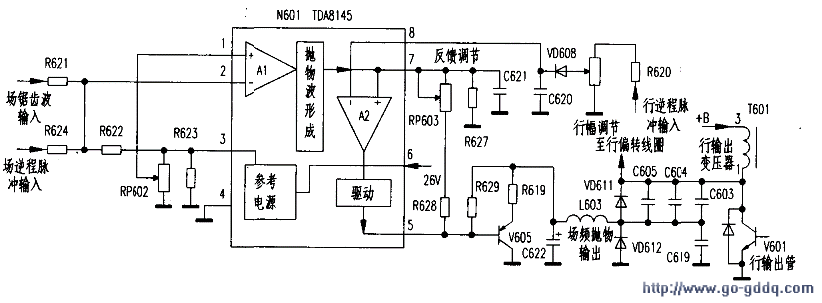

观察此机器翻译行幅并未扩大，说明故障不在枕校电路输出级（如果输出级有故障通常会使行逆程脉冲幅度变低，从而引起行幅扩大）。首先断开场锯齿波输入限流电阻R621（见图），故障现象不变，表明问题可能在枕校电路本身。首先测枕校集成块N601（TDA8145）（6）脚26V电源电压正常。

　　调节场锯齿波放大量调节电位器RP602，故障依旧。再调节枕校量调节电位器RP603及行幅调节电位器RP60l，失真量稍有改变。但仍不能恢复正常。当检查N601外围元件基本正常后。认定是N60l内部电路损坏。更换N601后试机，行幅恢复正常。重调RP601～RP603后，故障排除。
