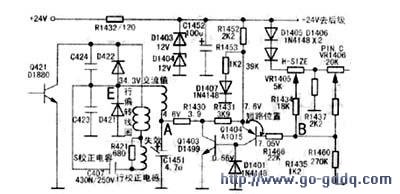

如下图所示

    首先测得电路中A点的直流电压为4．6v，严重偏低。造成A点电压低的原因有以下几点：

　　1．校正功率放大管Q1403 c、e极击穿短路；
　　
　　2．串联阻尼二极管D42 1击穿短路；
　　
　　3．行枕形校正电路的某些元件损坏造成整个电路的：直流工作点严重偏离，致使校正功率放大管Q1403进入了饱和状态。

　　为快速查出A点电位偏低的原因，首先短路Q1404的e、b极，以便使Q1404、Q1403同时截止，让A点电位升高。短路后A点电压依旧不变，说明故障出在后级电路中与前级无关(为叙述方便把电路中B点至E点叫后级；B点至C点叫前级)。接着测得Q1403与I)421负端对地正向电阻值在30kQ左右变动(数字万用表黑表笔接地)；反向电阻为6．3kΩ(红表笔接地测量值)，基本正常。最后测得电路中的E点交流电压为34．3V，偏低(正常时应为交流70V)。在行负载无短路的情况下A点电位不能升高，于是检查校正电压形成电容C1451，取下测量已无容量。将其换新后，开机电视画面正常，此时A点直流电压上升为23．4V。
