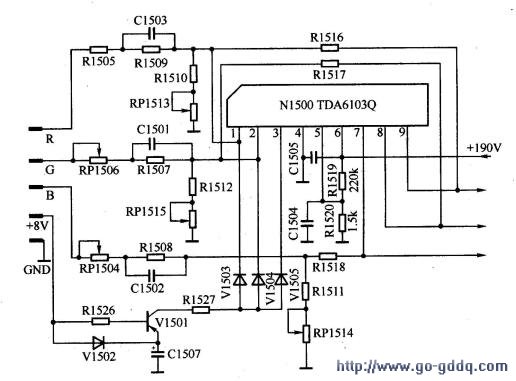

为便于检修，现绘出有关电路，如图所示。

　　开机后测显像管各极电压，除阴极（3）、（7）、（9）脚电压为1V左右外，其他各脚电压均正常。顺着（3）、（7）、（9）脚线路查到视放集成块TDA6103Q的（7）、（8）、（9）脚，测得该三脚电压也为1V左右，测TDA6103Q的（1）、（2）、（3）脚为0.6V，（5）脚为0.1V，（6）脚为190V。关机，从显像管上拔下视放板，开机测得TDA6103Q各脚电压同前。观察视放板上无明显烧坏的元件，怀疑为TDA6103Q损坏，造成无视放电压输出，使显像管阴极、栅极间电压差过大，致使亮度极亮。更换TDA6103Q后故障依旧。

　　测量TDA8362有关脚在路电阻及工作电压，基本正常，判定故障还是在视放板上，回过头来重新分析TDA6103Q各脚电压值，发现（5）脚电压0.1V不正常，正常应为1.2V左右。

　　断开C1504后，（5）脚电压不变，焊下R1519和R1520电阻的一端测量，发现R1519阻值变大，更换后，故障排除。

　　常见故障TDA6103Q的（5）脚为集成块内部视放管提供基准电压，该脚电压高低直接影响集成块内部视放管导通程度，也即显像管阴极电压的高低，试验中发现，（5）脚电压越高，亮度越暗；（5）脚电压越低，亮度越亮。TDA6103Q的（5）脚的R1519阻值变大，导致光栅极亮且有满屏回扫线是TDA8361/TDA8362机心彩色电视机的一个通病。
