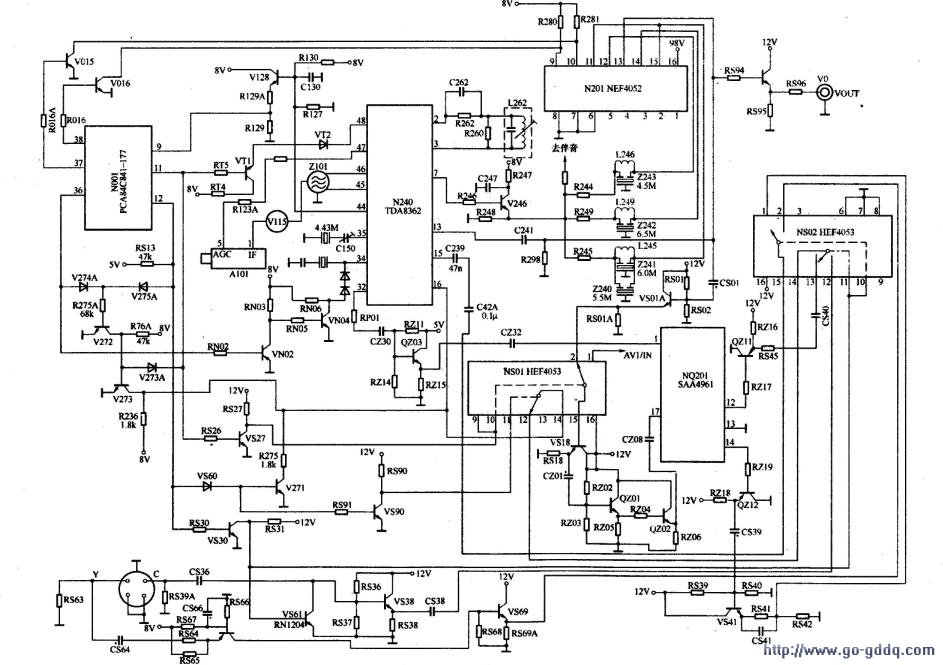

为便于分析,现给出有关电路图如图所示。
试从AV输入视频信号,仍无彩色,说明故障部位在AV、TV共用的公共通道,即TDA8362及其周围电路,用市场上易购的尾号为5的TDA8362更换,故障现象不变。经检查,发现新换的TDA8362的(32)脚正反向阻值均为无穷大,上机时的实测电压均为OV,这说明(32)脚是空脚。根据图中的原理分析,(32)脚应输出4.43MHz的基准时钟,控制Y/C分离电路(SAA4961)进行亮色分离。试购得尾号为3Y的TDA8362,上机后仍无彩色,但测(32)脚电压已上升到1.6V,而且在测试(32)脚电压时图像有且变成红紫色。现在,最大的可疑的元件是(35)脚外接的4.43MHz晶振。机上所用的晶振型号为QEL,从原理图看,该晶振与半可变电容C150串联后入地。
连续更换几块JA18A晶振,发现有些台有彩色,而另有很多台无彩色。检查线路板,才发现C150的位置已用一根跨接线连通。至此恍然大悟,原来所用的晶振型号不对,试用一块JA18B型的4.43MHz晶振代换,故障排除。
注意事项:市售的很多TDA8362属TDA8361系列,只是打上TDA8362的冒充产品,望购买时引起注意。
背景知识 晶振“负载电容”
所谓晶振“负载电容”,是指从晶振的插脚两端向振荡电路的方向看进去的等效电容,即指与晶振插脚两端相关联的集成电路内部及外围的全部有效电容的总和。晶振在振荡电路中起振时等效为感性,负载电容与晶振的等效电感形成谐振,决定振荡器的振荡频率。负载电容值不同,振荡器的振荡频率也不一样,改变负载电容的大小,就可以改变振荡频率。因此,通过适度调整负载电容,一般可以将振荡器的振荡频率精确地调整到标准值。
重点提示 晶振的负载电容有高、低两类之别。低者一般仅为十几至几百皮法,而高者则为无穷大,两者相差悬殊,决不能混用,否则会使振荡频率偏离。两类不同负载电容的晶振使用方式截然不同。低负载电容晶振都串联几十皮法容量的电容器;而高负载电容晶振不但不能串联电容器,还须并联数皮法小容量电容器(外电路的分布电容有时也能取代这个并联小电容)。
每个晶振的外壳上除了清晰地标明标称频率外,还以型号及等级符号区分其他性能参数的差异。如同为标称频率4.43MHz的国产晶振,JA18A为低负载电容,电路中应串有电容。而JA18B则是高负载电容,电路中不能串有电容。选用时必须明辨等级符号A或B。
