根据“干扰’’与图像有关这一特征，调节对比度，“干扰，能减轻，甚至消失，故认为对比度控制电路或相关电路有问题。

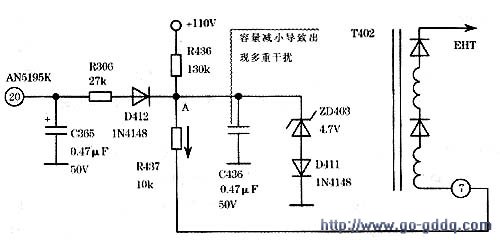

　　该机采用IC为AN5195K，其对比度是通过12C总线对AN5195K进行控制，其(20)脚外接电路构成自动对比度控制(ACL)电路，实际电路(与随机图纸略有不同)如图所示，它是通过改变(20)脚高低电平实现控制，当图像对比度在正常范围内时，显像管束电流I较小，A点电位高于3V，D412截止，(20)脚不受影响，图像对比度保持不变；当图像对比度过大时，显像管束电流I较大，A点电位降低，D412导通，(20)脚电位随之降低，使图像对比度减小，从而实现自动控制。电路中C436(或c365)的作用是延缓A点电压的变化速度，避免ACL电路对图像高频信号的影响，从而防止图像失真；ZD403、D411构成钳位电路，使A点电位限制在5．4V以下，继而提高ACL电路的灵敏度。

　　由上述分析可知，C436对ACL电路起着至关重要的作用，C436容量过大会使A点电压随束电流变化太慢，导致ACL电路灵敏度降低；C436容量过小会使A点电压随束电流变化太快，导致图像内高亮度细节变得反而暗。当C436(0．47μF)容量减到一定程度时，在图像内高亮度细节较多的区域，由于A点电位变化较快，形成过低的控制电压UA，对比度变得过小，使该区域的图像反而变成暗区，将图像覆盖；在该区域内即使有较少的低亮度图像内容，又由于C436的延缓作用致使UA上升的幅度较小，达不到正常控制电位，图像仍然是暗的，随着时间的推移，行、场扫描的进行使该部分图像变成水平暗带。而图像内高亮度细节较少的区域，A点电位下降的最低值仍然在正常控制范围内，图像则正常。

　　用万用表测量⑩脚电压时，发现图像对比度下降，水平暗带明显减轻，断开二极管D412解除ACL控制时，结果暗带干扰消失，图像恢复正常，说明故障是⑧脚外围电路所引起的。进一步检查，发现C436容量明昂弯小．百换后故障排除。
