打开后直观检查，发现取样ICT1431炸裂：进一步检测发现光耦、D814击穿，其他未见明显损坏的元件，负载也无短路现象。把上述元件更换后，断开+B负载，用60W灯泡作假负载。开机仍然三无。该电源采用的控制芯片为501265RF，该IC的正常工作电压及引脚功能见附表。对该Ic检测时可重点检查①、③两脚电压。①脚为Ic内部漏极电压，正常约300V，若异常，应检查+300v整流滤波电路；③脚为IC电源端。同时也是欠压、过压、过压检测端，当①脚电压低于11V或高于24v时，芯片会作欠压、过压保护。导致输出端无电压。

　　测①脚电压正常，③脚电压为3V左右，明显偏低。首先检查③脚的外接元件正常，说明5Q1265R@脚内部有漏电现象，更换5Q1265RF后。把外围元件又细查了一遍无异常，通电试机。电源输出电压约为70V.此时机器应处于待机状态。按遥控器电源键及本机按键，输出电压无变化。
　　

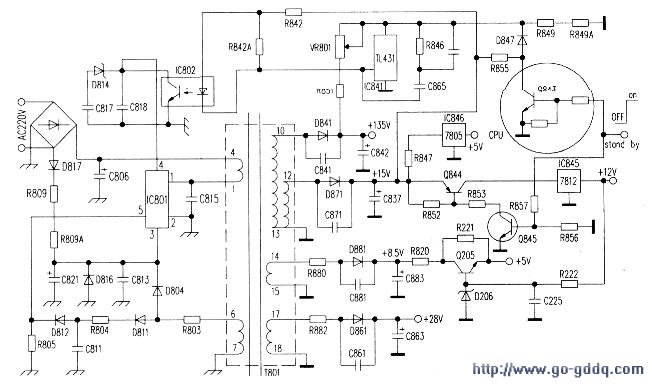

　　根据实物绘制了该机的电源部分原理图，见附图。

　　从原理图中可看出该机的待机、收看状态的控制过程如下：在待机状态时，CPU输出低电平，Q843、Q845截止。当Q843截止肘，其c极为高电平。经隔离二极管D847加至取样IC841取样端。使取样端电压升高，输出电压下降，此时的行电压约为70v，其他各路输出电压也按比例下降；当Q845截止时，Q844也截止，使IC845，7812无电压，Q205b极无电压而截止。整机处于待机状态。在收看状态时，CPU输出的高电压分两路，一路加至Q843b极，Q843饱和导通，其c极电压为0V，取样IC84l的取样端电压也降低，输出电压升高，此时的行电压为135V；另一路加至Q845b极，Q845、Q844饱和导通。由D87l整流、C837滤波后的+15V电压经0844加至IC845的输入端，IC845输出的+12V电压除供机内小信号处理电路外，还经R222加至Q205b极，经5.6v稳压管D206稳压，使Q205输出+5V电压供机内小信号处理电路，机器处于收看状态。

　　综上，该机的收看、待机之间的转换是控制Q843、Q845的导通和截止，并经Q843、Q845控制相关电路来实现的。

　　Q843的导通和截止控制输出电压在收看和待机之间转换；Q845的导通和截止是控制小信号工作电压+12V、+5V的有无。导通时。向负载提供+12V、+5V电压，截止时。切断+12V、+5V电压，小信号处理电路得不到电压而停止工作，机器处于待机状态。二者各负其责，共同完成收看、待机状态的转换。因该机的故障是输出电压始终处于待机状态的70v，应首先对由0843控制的电压转换电路进行检修。在按遥控器电源键时，Q843 b极电压有高低变化，但其c极始终处于高电平。

　　怀疑该管损坏。因该管为复合管，内含电阻，用万用表不能准确判断，将其更换后。机器恢复正常。注：本文提供的电压值是在机器修复后，用47型万用表实测得到的。
