该型显示器未设电源开关，只要接人市电。

　　显示器内部开关电源即工作。把电源插座连同电源板拆卸下来，再在+12V处并接12V／50W汽车灯泡，经检查该开关电源无+12v、+5v输出。

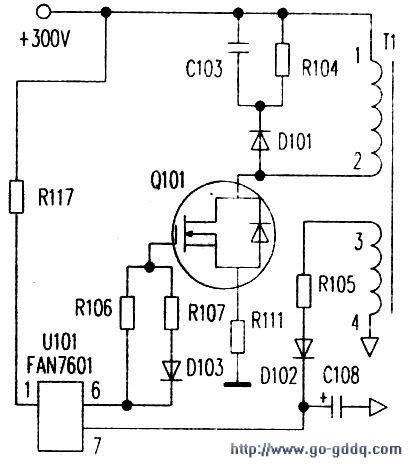

　　说明开关电源未工作。据线路板画出相关线路如图所示。

　　剖析工作原理如下：+300V电压一路经开关变压器Tl的⑴一⑵绕组加到Q10l漏极。另一路通过启动电阻R117加到开关电源控制芯片u10l（FAN7610）的⑴脚启动电路输入端，通过集成块内部启动控制电路对⑺脚+vCC供电端的C108进行充电，当C108两端电压升。到llv时。

　　电路起振1=作，从⑹脚开关管驱动端输出驱动脉冲，使开关管Q10l开始工作。

　　检查ulOl芯片各脚电压。发现⑺脚电压只有3V左右（正常应为llV），经查是c108电解电容不良，更换此电容后开机工作恢复正常，故障解决。
