观察上机有图像有伴音。但颜色异常,只有绿色和蓝色,缺红色(人脸为绿色,手为蓝或紫色),但字符的红色显示正常:把彩色关掉,黑白图像也完全正常。检查各板是否有脱焊,发现各板都有焊过痕迹。CPU也似乎换过。
根据故障现象。判定晶体管及尾板正常。故障就该出在彩色解码电路。开始以为彩色解码前级N202(TDA932lH)损坏,于是花70元买一块TDA932lH换上,故障依旧。分析只有偏绿和偏蓝紫的颜色,极有可能是R-Y色差信号出了问题,找来图纸一看,发现本机的色差信号传输的线路比较复杂。彩色解码前级N202色差信号R-Y和B-Y分别从(51)、(50)脚输出至主板插座cNl02⑥、④脚,然后进入增强画质模块板。

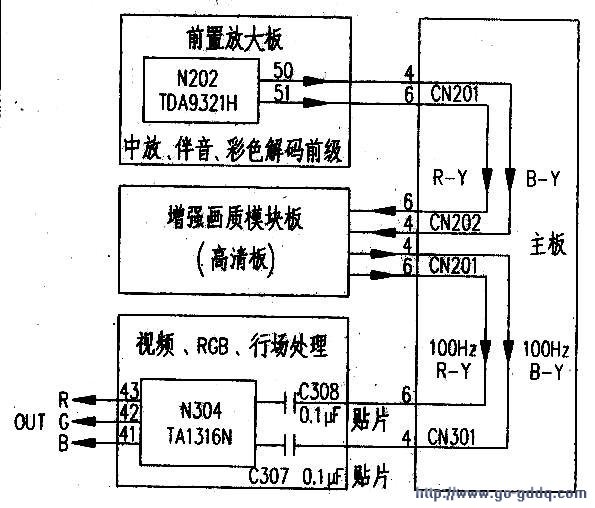

变频后100Hz的R-Y和B-Y信号再从主板插座CN201(6)、(4)脚输出,再经主板插座CN301(6)、(4)脚及C308、C307后分别进入N304(TA1316N为视频、RGB、行场处理)(10)、(9)脚,相关信号流程见附图。由于前置放大板、增强画质模块板及视频、RCB、行场处理板都插在主板上,三块板之间的距离很近,不好测IC的电压,用测量电阻或代换元件的方法方便些。
用电阻挡测N202的R-Y输出(51)脚与主板插座CN202(6)脚之间的电阻值,是通的,再测主板插座CN201(6)脚与CN301(6)脚,及到C308之间的线路也是正常的,当代换R-Y的传输电容C308(O.lμF贴片)后,颜色完全恢复正常。用数字表电容挡测量C308.已基本无容量。
