此机开机后呈黑屏但伴音正常：调高加速极电压后。出现满屏回扫线且有极淡的图像，字符基本正常；调亮度无变化。调对比度有变化。

　　此机为飞利浦TDA8361单片机，经人维修后转来我处。拆机检查，发现视放板有多处维修过的痕迹。

　　根据维修经验，黑屏故障涉及部位较多。

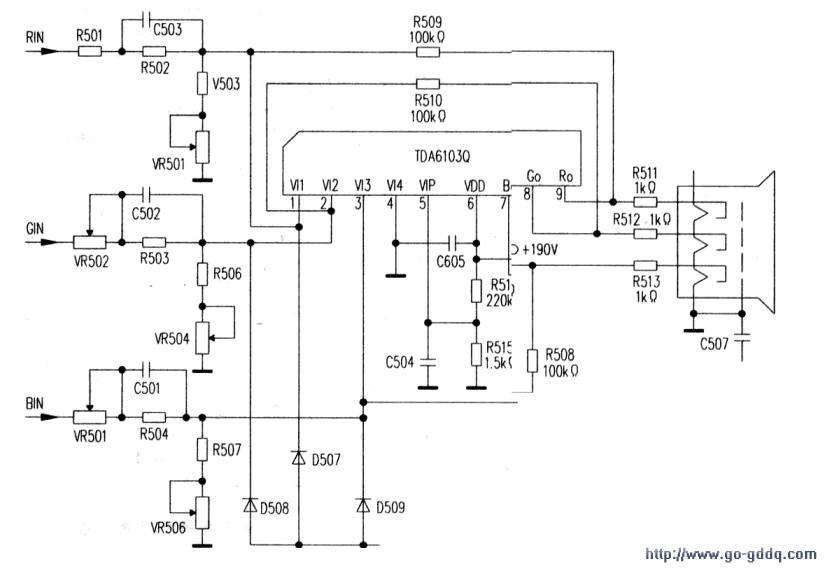

　　较常见的有视放电路、场扫描电路、ABL电路、亮度及对比度控制电路、沙堡脉冲形成电路等。鉴于本机已经人检修过，且主要部位在视放板，故先从视放电路着手检查，见附图。

　　测视放板电路三阴极直流电压均已达到170V左右（正常时应在125V～130V），显然三个电子枪已处于截止状态。进一步测红、绿、蓝三个通道对地电阻值。均在4.8kΩ左右。表明无异常。根据平时检修TDA6103Q组成的视放电路经验，该视放电路中三个通道中的三个同阻值电阻R508、R509、R510（均100kΩ）容易开路，而形成黑屏故障，但经检查三只电阻无异常。测TDA6103Q⑥脚视放供电电压195V基本正常。对照电路并结合TDA61030内部电路分析，TDA61030⑤脚处接电阻R54l、R515组成⑤脚内部放大器偏置电路，若R5157千路或脱焊，⑤脚内部放大器必然失去偏流而截止，自然会形成黑屏故障；若R514开路也将使⑤脚内部电路异常，也有可能开机后很快自动停机而呈现黑屏或初开机时呈现白净光栅并有回扫线，之后很快关机；若C504（0.22μF）电容击穿短路，会使R514、R515分压后的偏压和偏流短路到地。同样会形成黑屏故障。鉴于以上分析，查⑤、⑥脚外的R514、R515和C504，果然R515已开路，更换该电阻后试机。故障排除。
