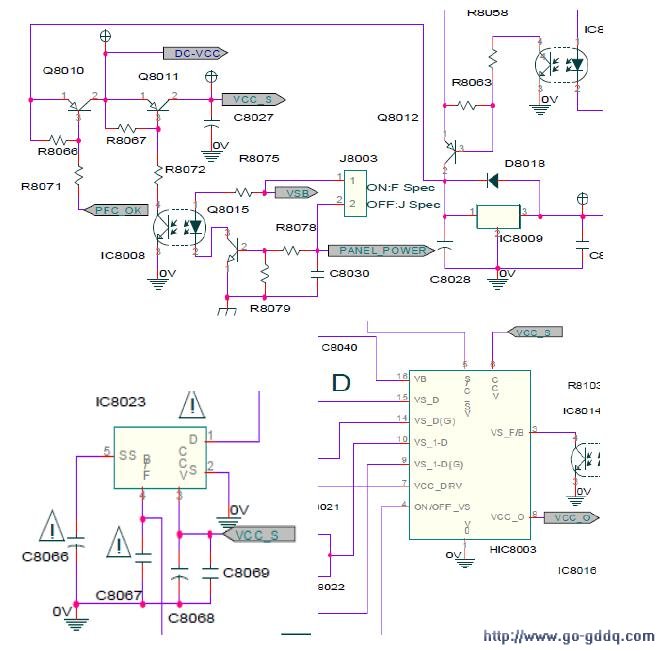

开机后LED8003指示灯亮，说明VSB供电5V电压正常，短接J8005和J8002后，能听到继电器的吸合声，5秒钟后继电器断开，红色LED8004亮，进入保护状态。关机放电后，检查各路供电输出均无短路情况，后检查到VA驱动电路IC8023的VCC_S供电，＃3脚对地阻值只有10Ω。VCC_S还供给VS驱动电路HIC8003的＃6脚，断开两个IC的供电端，发现还是短路，顺着电路查找，发现三极管Q8010、Q8011、Q8012均击穿，更换后还存在短路情况。用排除法对此条线路的元器件逐一检查，最后发现集成电路IC8023对地的滤波电容C8068短路，更换电容C8068后，故障排除。
