观察此机开机无任何反应。

　　打开机盖，拆出电路板，发现开关电源板上一块8脚集成块炸裂，无法看到型号，另外4只电阻烧坏炭化，不能测量阻值，1只50V/47μF电解电容鼓胀。场效应开关管也击穿。

　　对于无图纸的电器设备。若元件烧坏看不出型号。测不到阻值怎么修复呢？首先要测绘出电路图。根据电路图查找资料，先确定供电脚、接地脚、输出脚。根据这3个脚查找对应IC型号。再分析其他脚是否和已知型号IC功能一样，若相同即可确定该IC型号，根据该IC应用电路图又可推断电阻阻值。

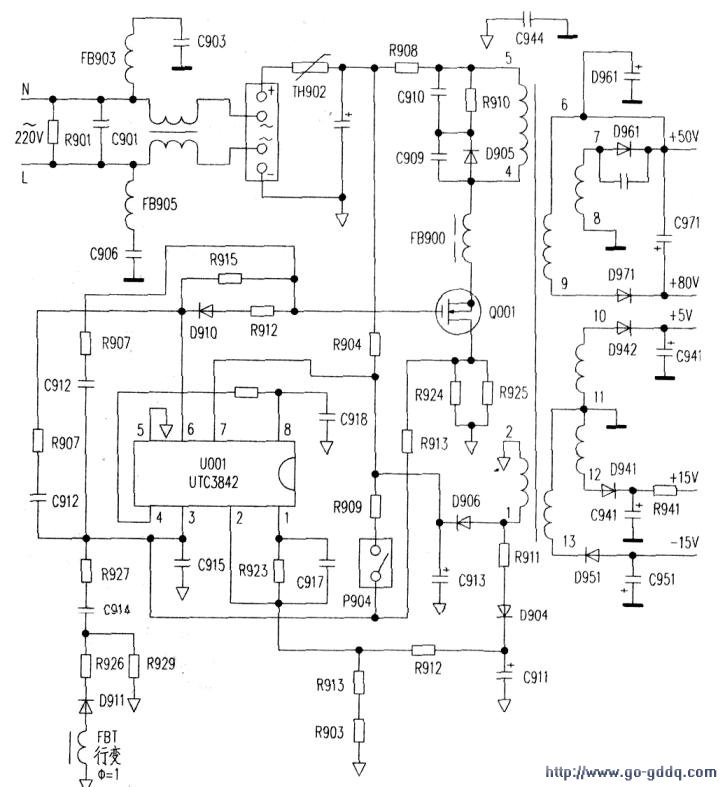

　　经过实测该机开关电源电路图见附图。从电路图可知，损坏的IC担任开关电源振荡推动作用。从测绘出的图纸对应找出损坏元件为U001，Q001场效应管，场效应管限流电阻R924和1R925，推动阻尼电阻R915，反馈电阻R913，限流电阻R912，滤波电容C913。

　　从资料中查找集成电路型号，发现UTc3842各脚功能和此机开关电源U001相同。由此断定U001型号为UTC3842。从资料中得知R924、R925并联阻值为0.2211，R915为47Ω。其他电阻阻值因资料图与测绘图不同，未知。后从一电动车充电电路中得知。R912=20Ω，R913=1kΩ。UTC3842各脚功能如下：①低电压，②电压反馈，③取样，④振荡，⑤热地，⑥脉冲输出，⑦供电，⑧振荡定时。场效应管型号为03N60C3，要用耐压1500V，电流5A以上场效应管代换。

　　开关电源工作原理：开机+300V通过R904降压。对UTC3842供电，UTC3842（6）脚输出脉冲推动开关管工作，电压建立后⑦脚由D906整流，C913滤波后供电。②脚为负反馈电压输入脚，③对输出电压进行取样跟踪，确保输出电压稳定，③同时脚还是过流保护取样脚。当开关管电流增大时电阻R924、R925上压降增加。当电压达到保护值时，开关电源停止工作。按型号规格将损坏元件全部换新后通电试机，彩显工作正常。
