首先调整彩电面板菜单，重新进行自动搜索。发现在搜索过程中图像信号虽然变差，但能存储，说明CPU和中频电路没问题，应重点检查中放AGC电路和高频头等相关电路。该机CPU为87CM38N-3658，中放集成块为TB1238AN，为IIC总线机，根据先软件后硬件的维修原则，决定先进入总线查看相关数据。该机进入总线的方法是：按住电视面板音量减键不放到零。同时按遥控器上屏显键，直到电视屏幕上出现“S”或“D”字符为止，表示已进入总线状态。用节目键选择项目，用音量“+”、“-”键修改数据，查看IFAGC等总线数据正常，用遥控器关机后退出总线状态。怀疑高频头有问题，用同型号高频头代换后进行自动搜索。

　　L频段收看正常，H、U两段信号差，故障依旧，说明故障另有原因。测量高频头各脚电压，发现BH、BU两端无电压（正常工作时应为8V），其他各脚电压都正常。

　　人为地给BH或BU端加上正常工作电压。收台正常。

　　说明故障出在频段转换电路。

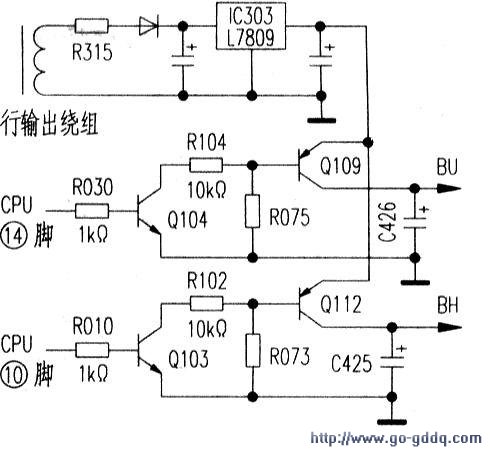

　　该机频段转换电路如附图，将电视频道预置到U段，用万用表测量CPU（14）脚已输出高电平到Q104b极，Q104导通，其c极输出低电平。Q109为BU端供电三极管，该管为PNP型A1015管。应该饱和导通输出BU端供电电压，为何现在却无电压输出？

　　检查Q104三极管及其偏置元件都正常，代换0109故障依旧。既然检测相关各元件都正常，为何三极管Q109不能正常导通呢？怀疑Q109偏压不足，试着在Q109、Q112b极与地并联一只10kΩ电阻，以提高三极管的导通能力，结果BH、Bu端有电压输出，且高频头能正常工作，三频段收台图像清晰，伴音洪亮，以为故障已排除。

　　下午再去开机时，发现有许多台信号不稳定有跑台现象，要几分钟后这些台才慢慢地稳定下来，为什么会出现这些现象？检查图像中周及中放电路等都正常。难道故障还另有原因？该机频段转换电路Q109、Q112为何添加了电阻后才能正常工作呢？带着疑问重新对高频头及频段转换电路检查一遍，测量相关点电压时发现BH、BL、BU端供电电压为7V左右。正常值应为9V，顺着附图所示电路检查。发现高频头供电由IC303三端稳压器L7809供给。测量L7809输入端电压仅10V，明显偏低。查该支路电源滤波电容。整流二极管等正常，但限流电阻R315的阻值增大为25n，正常值为1Ω左右。用1Ω电阻将R315更换后。测L7809输入端电压升为16V，输出9V，且电视收台差、跑台等故障一扫而光。再去掉所并加的10kΩ电阻。电视机恢复正常工作。由于R315阻值变大后。电源带负载能力变差，造成一些疑难故障，使检修走了很多弯路。
