首先通电测试在VGA状态下VGA有音频输出。正常机器在VGA状态下应该是没有音频输出的。根据信号流程图可知，声音的选择是通过u100的（62）和（63）脚输出控制信号的，控制Q108和Q109的工作状态。再去控制U104的选择信号。

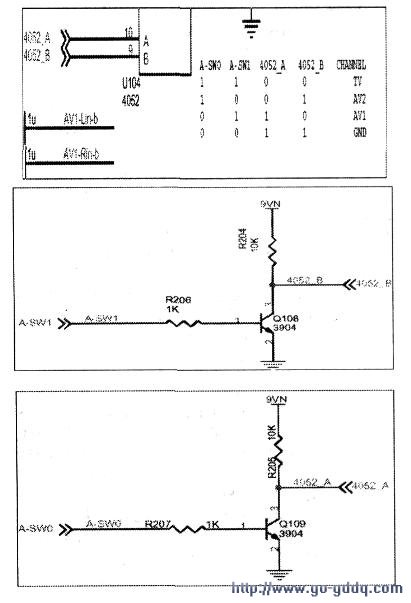

　　测量U104的输入控制脚（9）和（10）脚（如图），发现（9）脚是高电平，（10）脚是低电平。因是AV2的信号，说明在VGA状态下输出的声音波形是AV2的信号。于是检测Q108和Q109都没有问题，检测U100的控制信号输出电压不对。于是检测U100的输出（63）和（62）脚，发现（62）脚的对地电阻只有350Ω而正常值应为1.5kΩ。断开外围电路，确认是U100电阻不对，更换U100后开机测试，故障排除。
