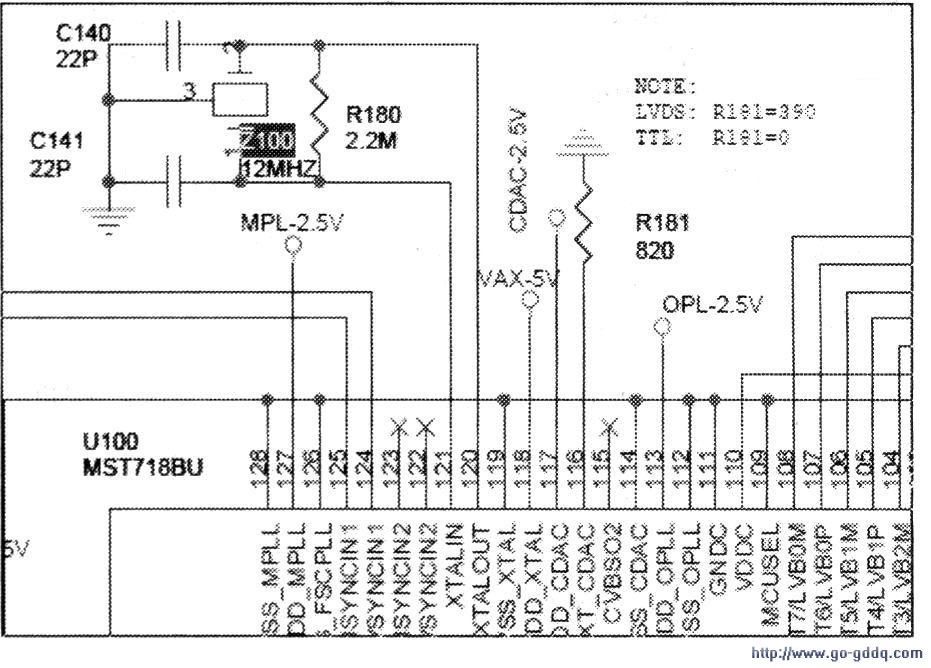

首先开机测试,机器无法开机。测试电源,只有5VS1B电压。而主电源没有12V电压。说明机器没有开始工作,检测电源板提供5VSTB电压的相关电路。在送给U110后产生2.5V电压,供给U112产生3.3V电压。这些电压都正常,U100的工作条件、供电、复位也正常。在检测振荡的电压时发现没有波形,只有直流电平((120)脚2.6V、(121)脚1.4V)。于是测量振荡的对地电阻。也没有发现异常。决定更换Z100(如图),换后开机测试,故障排除。
