TCL王牌MS18机芯液晶彩电AV1声音不良
来源:本站整理  作者:佚名  2011-03-28 17:14:03

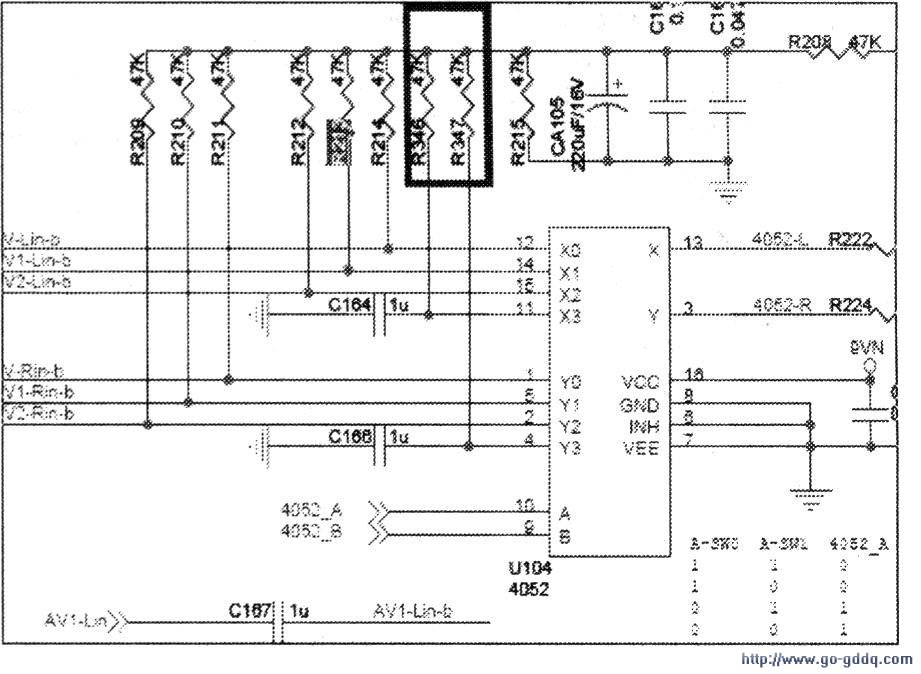

  首先开机测试,切换信源确认不良现象,发现一个声道声音异常。切换其他信号测试,故障消失。只是在AV1状态下,一个声道不良。根据信号流程图可知,AV1的声音是直接通过插座耦合后送到切换ICU104选择后进人丽音IC处理。再送到功放IC放大后推动扬声器。其他信号没有问题,说明音频切换后的公共信号通道是好的。问题在信号的耦合和切换部分。因为一个声道正常、一个不正常。于是对比测量AV1输入插座的对地电阻,没有发现异常。测量切换U104的工作电压也正常。在测量切换输出时发现,输出的L声道波形和R声道不一样。L声道的波形异常,问题在L声道。因为已经检测过切换的电压,于是检测切换IC的输入脚,发现L声道的输入(14)脚和R声道输入(5)脚的电压有差异,(14)没有电压。(5)脚电压是2.2V。对比测量电阻,发现(14)脚比(5)脚电阻大。于是更换U104,开机测试故障依旧。再次查找电路图(见图)。发现输入端外接有直流供给电路。检修供电电阻,发现R213开路。更换后测试,有2.2V电压,再次开机测试。故障排除。
