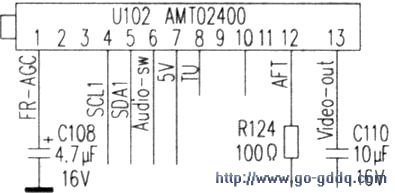

观察此机AV状态图像、声音均正常。TV状态图像不停闪动。不能观看。和普通电视中周谐振频率偏移的故障现象一样。打开机壳。主板上没有中周。发现此机用的是型号为AMT02400的复合高频头(引脚电路如图所示),侧面有个调整孔。机主说半年前一个维修人员调了调就好了。打开屏蔽盖。发现一个型号为5C33的中周(5mm×5mm),试着调整磁芯,图像有所改善。
但是图像一直稳定不住。拆下来发现中周内附的电容发黑,在网上查找资料。有人提议用24pF的电容代换。于是小心焊A224pF瓷片电容。但是由于此中周太小。内部的磁芯很细。无法再调整。于是从高频头引出两根导线来,试着用常用的中周进行代换。试了几个。最后换上703025的中周。几乎不用怎么调整。图像、声音均恢复正常,自动搜台,台号记忆正常。在外面用绝缘塑料袋包好即可。
