松下TC-M25C型彩电,不能遥控关机
来源:本站整理  作者:佚名  2011-03-28 17:14:51

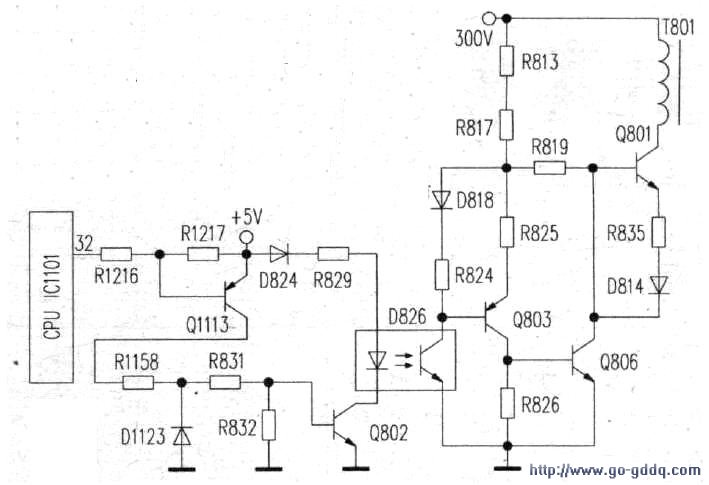

  该机待机控制电路如图所示。在关机状态下,CPU收到指令后从(32)脚输出低电平,使Q1113、Q820导通,光电耦合器内发光二极管有电流流过且发光,使光敏三极管的电流增大,其c、e极之间的电阻变小,Q803、Q806相继导通,导致开关管Q801b极短路到地,主电源不能启动,机器处于待机状态。

  检查CPU(32)脚在开机状态下为高电平,在关机状态下为低电平,变换正常,表明CPU遥控功能正常。检查Q1113、Q802、D826、Q803、Q806等相关元件质量,经检查Q802各极电压,发现其c极有3V左右电压,为不正常值,b极有触发电压。焊下Q802检查,发现其c、e极间已开路。更换0802后,故障排除。

  在检修过程中,有一个现象值得关注:即只要光电耦合器D826内的光敏三极管处于截止状态(通过测其c极电压便知),电源开关管Q801就能振荡工作。所以当发生遥控不能关机故障时,说明D826内光敏三极管始终处于截止状态。除了检查CPU(32)脚有无高低转换电平输出外,还应检查D826光敏三极管是处于导通还是处于截止状态。这样检查范围就大为缩小,即从CPU(32)脚至D826这一路相关元件进行检查,可少走弯路。
