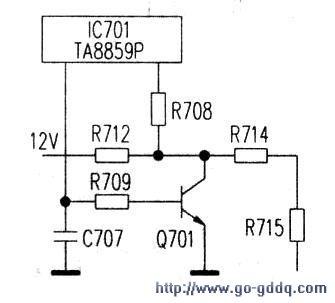

该机枕校电路采用偏转失真校正电路TA8859P作为核心控制器（相关电路如图所示），而且受CPU（30）、（31）脚SDA2、SCL2控制，从而实现对图像的场幅、场中心、场线性、行幅、行中心及S校正等失真进行校正。同时产生场频锯齿波信号来驱动场输出电路。并补偿显像管束电流变化而产生的行幅变动。将该机设置在“CHK4”维修调整状态。

　　按下遥控器的音量+、-键，调整图像行幅和左、右枕形失真均无任何变化。关机后，在线测量场频抛物波末级放大电路中的R765、Q701等元件均正常。检测IC701各脚电压，发现（2）脚电压为0.3V，正常值约为O.6V。顺着（2）脚线路检测有关元件。发现C707（0.047μF/50V）内部漏电。更换C707后，再将功能设置在CHK4维修调整状态。仔细调整行幅度与左右抛物波参数。行幅恢复正常，故障排除。
