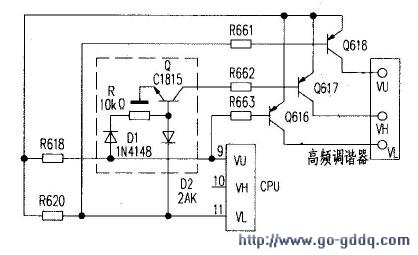

检查高频调谐器VL、VU端子的工作电压切换正常，而VH端恒定为11.8V。相关电路如图所示。拆下Q617检查无异常，测CPU（10）脚VH频段的控制电压始终为OV，将该脚脱离电路后仍无高电位输出，说明CPU（10）脚内部电路已损坏。笔者利用其（9）、（10）两脚的逻辑关系。增如图中虚线所示元件，并将（10）脚处断开，即恢复功能。其工作过程为：工作在VL频段时，CPU（9）脚为低电平。

　　Q616导通。Q617、Q618截止，此时VH、VU频段不工作。工作在VH频段时。CPU（9）脚跳变为高电位使Q导通继而Q617导通。工作在VU频段时，CPU（11）脚为低电平使Q618导通。此时（11）脚的低电位通过二极管D2使Q管b极电位变低，使Q617截止，VL、VH两频段均不工作。
