TCL王牌使用PWL4201C电源板的彩电没有5V电压
来源:本站整理  作者:佚名  2011-04-05 08:29:09

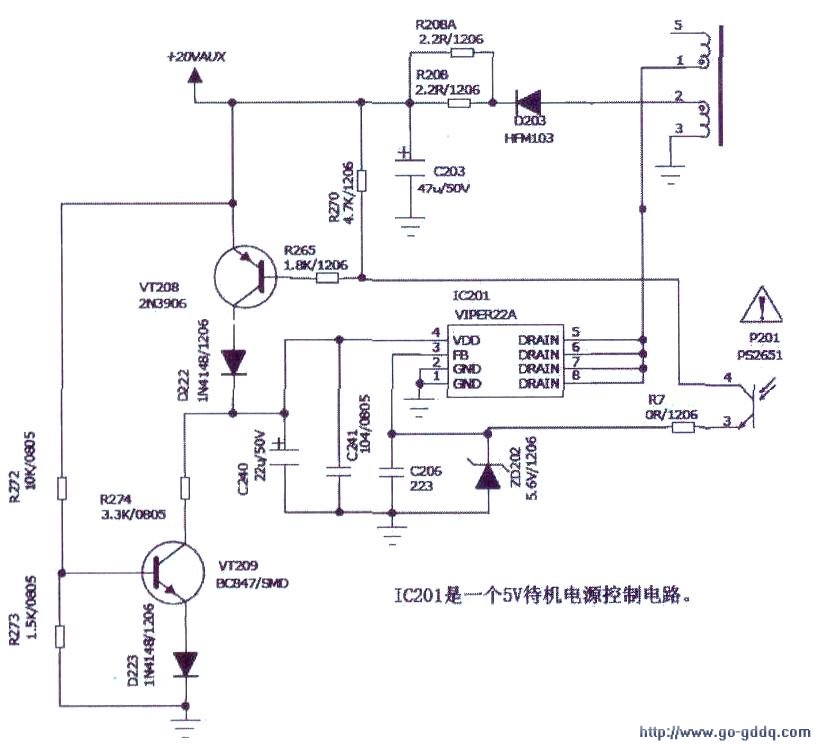

  开机测试发现,在不接负载时5V电压低,接负载后就没有了电压。因此可以判断问题出在5V电压形成电路。按检修流程,首先测试桥堆输出的320V电压,没有问题。测试IC201各个引脚的电压并进行对比(见图),发现Ic201的(4)脚电压只有十几伏,而正常的机器有20V。怀疑是IC201损坏,代换后测试,还是不行。于是检测IC201的外围电路,发现VT208的e极电压有22V,进一步检测发现D222开路,造成维持电压没有加到IC201的第(4)脚VDD脚,造成了没有5V电压。更换后测试,故障排除。
