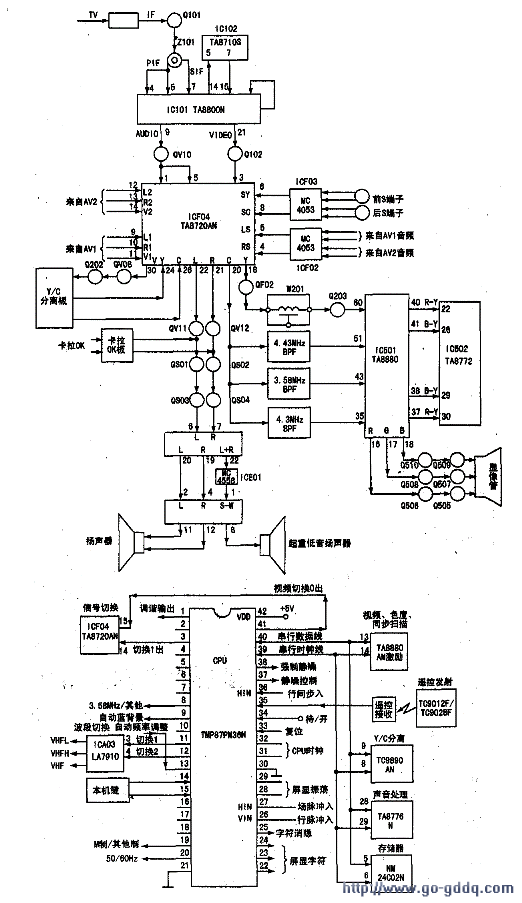

高路华、TC-3418型彩电整机信号流程图见上图。该彩电控制系统由TMP87PM36N及外围电路构成，其方框图见中图。

　　根据上图、中图不难看出。有光无图及控制系统异常故障并不难修复。其原凶有两种可能：一是CpU控制系统异常，导致只有光栅和伴音而无图像；二是既存在控制系统异常，又存在视频信号中断或丢失。根据以上分析，可分两步走第一，首先检查和排除控制系统存在的故障，之后，无图像故障自然会自动恢复正常。

　　按常规，判断控制系统是否进入正常工作状态的有效方法是测量（34）脚电平。此脚电平始终为5V时，表明控制系统有故障，这时首先检查CPU正常工作的三个前提条件，即供电、复位、时钟。CPU工作时三个前提条件虽看似简单，却往往容易被忽略。对于供电电压应注意测量，其下限值应不低于4.8V，上限值应不高于5,2V，若与之不符或电压有波动现象，应怀疑供电异常。对于复位电路的检查，应注意半复位现象，最有效的判断方法是用改锥金属部分将复位脚瞬间短接一下，若控制系统恢复正常，则表明复位电路存在异常隐患（指低电平复位法），应仔细检查并代换相关元件一试（晶振用代换法最保险）。

　　在CPU正常工作三个条件均正常的情况下，查本机键控电路是否存在问题。有效的方法是先将CPU（14）、（15）脚所接的本机键控电路断开，然后用遥控器操作，若一切功能恢复正常，表明本机键控电路异常。常见故障有：按键严重漏电，分压电阻变值，走线间因积尘受潮而漏电等。根据本例控制系统故障现象分析，与此种原因有关的可能性甚大。所以，应对本机键控电路进行细查。

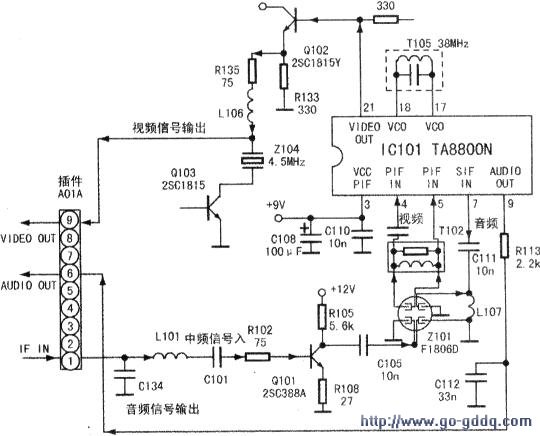

　　第二，在控制系统恢复正常的情况下，若仍无图像，则故障部位大致在中频电路中（见下图）。从下图中可见，伴音正常可说明伴音中频电路无问题。这时可输入外加信号一试，若输入外加信号后图像、伴音均恢复正常，则表明TA8720AN（ICF04）后的电路均无问题（见上图），故障只与下图中TA8800N（IC101）图像、伴音中放电路的（3）～（5）脚外围电路和TA8800N本身有关。这时可参照下图电路重点测TA8800N（3）脚电压，正常时应接近或等于+9V供电电压，否则可能是9V支路中L103某端产生裂纹性脱焊而开路；电压偏低时可能是C108击穿或严重漏电。其次测（4）、（5）脚电压是否异常，若异常应检查其外围T102及Zl01是否不良。并重点检查（21）脚外的Q102是否击穿损坏，R135、L106是否开路；特别应注意接捅件A（）lA（JL-9A）（9）脚是否接触不良或有裂纹性脱焊现象。

　　在确认以上元件无异常时，则TA880（）N可能内部损坏。

　　但需注意的是，在怀疑TA8800N之前，还需注意对（17）、（18）脚外的压控振荡器LC网络T05进行检查，因为Tl05通常是同类故障的多发部位。
