彩电自动关机故障形成的原因主要有两种：一是电路接触不良，二是保护电路启动。由前者引发的自动关机的特点是与振动有关，自动关机后，用手拍打或振动电视机往往能恢复工作，维修时对可能开焊的焊点进行补焊，即可排除故障。该机第一次上门维修时，用手拍打电视机外壳，重新开机，能恢复正常，于是对电路板上可能虚焊的焊点进行补焊后，电视机恢复正常。以为故障排除。

　　几周后，电视机再次发生自动关机故障，二次上门。怀疑是开焊的焊点未焊上，用放大镜查找可疑焊点并进行补焊，可是故障依旧。因此怀疑是保护电路启动引发自动关机。根据经验，检修由元件变质、损坏造成电流、电压变化。

　　在保护电路的检测范围内引发保护电路动作。使行扫描电路关闭或执行待机保护动作时，可通过测量保护电路的触发电压和关键点电压来进行故障范围判断。

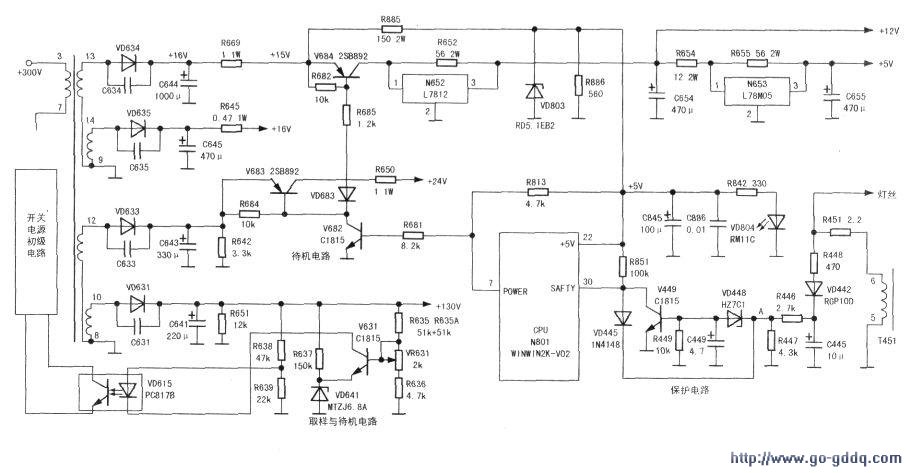

　　高路华TN-2952AE彩电属于AE系列机芯，小信号处理电路N201采用三洋单片LA76810，微处理器N801采用WINWlN2K-V02，微处理器具有故障检测和保护功能，保护与待机控制电路见附图。该机无独立的副电源，其副电源取自主电源。该机待机和保护均采取控制行振荡和小信号处理电路供电方式。开机后。开关电源工作，在开关电源变压器的次级产生各路输出电压，其中+15v电压经R885降压、VD803、C845、C886稳压滤波，产生副电源+5V，为微处理器N801控制电路供电，同时指示灯VD804（RM11C）点亮。开机时。N801（7）脚POWER端输出高电平，待机控制电路的V682导通，V683、V684导通，V683导通将+24V电压加到场输出、枕形校正电路，V684导通将+15V电压加到+12V、+5v稳压电路。为行振荡和小信号处理电路提供电源，整机进入工作状态；待机和保护时。N801（7）脚输出低电平，V682截止。V683、V684截止，切断行振荡和小信号处理电路电源，整机进入待机和保护状态。

　　该机自动停机时，电源指示灯VD804亮。说明主电源和副电源电路基本正常。待机时测量+B输出130V电压和开关电源次级输出的+15v、+16V、+24V电压均正常。N801（7）脚输出低电平。待机控制电路的V682、V683、V684截止，无+12V、+5V和+24V电压输出；遥控开机时。N801（7）脚变为高电平3.3v，V682、V683、V684导通。为行振荡和小信号处理电路提供电源，并有行扫描启动和高压建立的声音。

　　几秒钟后电视机自动关机。此时测量N801（7）脚电压由开机时的高电平3.3v降为0V。由此判断自动关机是微处理器所为。估计是微处理器保护电路启动执行待机保护所致。

　　查阅该机的保护电路。N801（30）脚SAFTY为保护检测输入端，外接过压、失压保护电路。电视机正常时（30）脚为高电平。保护检测电路检测到故障时将（30）脚的电压拉低，微处理器据此判断被检测电路发生故障，从开／关机控制端（7）脚输出低电平，进入待机保护状态。其工作原理如下：

　　1.行输出过压保护该电路对行输出变压器T451的（5）-（6）绕组灯丝电压进行检测，（6）脚输出的灯丝电压经R451限流为灯丝提供电源，再经R448、VD442、CM5整流滤波、R446、R447分压后，得到A点电压，加到稳压管VD448（Hz7C1）的负极。行输出的灯丝电压正常时。加到VD448负极的A点电压低于VD448的稳压值7.1v，稳压管VD448截止，三极管V449无偏置电压也截止，对N801（30）脚高电平不产生影响。电视机正常工作。当电源输出电压升高、行逆程电容器开路等原因造成灯丝电压升高时，灯丝电压整流滤波分压后，A点电压高于VD448的稳压值7.1V时，VD448击穿导通。V449基极获得正向偏置电压导通，将N801（30）脚电压拉低，微处理器据此判断被检测电路发生故障，采取保护措施，进入待机保护状态。

　　2.行输出失压保护该保护功能也由前述电路完成，N801（30）脚外接VD445直接对R446、R447分压后的A点电压进行检测。当开关电源输出电压过低、行输出电压发生短路故障或行输出电路停止工作、R451烧断或开路等，造成无灯丝电压输出或输出电压过低，且A点电压低于4.2V时，VD445开始导通，将N801（30）脚电压拉低。微处理器据此判断被检测电路发生故障。采取保护措施，进入待机保护状态。

　　当电视机发生保护故障时，根据上述工作原理。对此机故障进行判定，发现测量A点电压为7.2V，V449的基极开机瞬间为0V，然后逐渐上升，当上升到0.3V左右时，电视机自动关机。过压保护电路启动。测量开关电源输出+B电压为145v，高于正常值130V，由此判断是电源输出电压升高引发的过压保护。

　　该机的开关电源由分立元件组成，采用三洋式开关电源电路，取样电路V631（C1815）设置在开关电源的次级，如图1下部所示，通过光耦VD615（PC817B）对初级振荡电路进行控制，达到稳压的目的。测开关电源稳压电路，未见明显损坏器件，试调整取样电路可调电阻VR631（2kΩ），开关电源输出电压随之变化，但调整到可调电阻的一端。开关电源输出电压只降到1 35V左右，此时电视机不再发生保护关机故障，由此判断是取样电路中的元件变质。引发开关电源输出电压升高。检查取样电路的分压元件R635（51kΩ）、R635A（51kΩ）、R636（4.7kΩ）、VR631。发现R635A阻值变至60kΩ以上。且不稳定，更换R635A后，未再发生过压保护和启动困难故障。

　　可是几个月后，该机再次发生自动关机故障。这次故障比较严重，按下电视机开关，有高压建立和行输出工作的声音，但无光栅、无伴音。拽出电路板，电视机工作恢复正常，怀疑电路接触不良。再次对可能开焊的焊点补焊一遍，装入电路板，扣上后壳，故障依旧。拆开后壳电视机又恢复正常，估计是与后壳接触部位接触不良。拽出电路板，拨动后壳部位元件，以便使故障重现，当拨动行输出变压器附近元件时，故障终于出现，此时测N801（7）脚为低电平，整机进入待机状态。由此判断进入保护状态。

　　用遥控器反复开机，电视机反复自动关机，在开机后反复监测A点无电压，而行输出已经工作；测量行输出变压器（6）脚有灯丝电压，观察灯丝不亮，而测量A点也没有电压。测量R451完好，由此可以肯定故障部位应在R451连接T451（6）脚焊点处。该焊点因下面塑料支架遮挡，将塑料支架全部拆除后，发现该焊点有一黑圈，果然开焊，补焊并将引脚压倒后。恢复电视机后壳，故障排除。
