经查,电源部分全桥驱动的两块集成电路IR2112损坏,电源振荡电路MB3759P也损坏。全桥功放电路中4只场效应管击穿2只,同时损坏的还有部分电阻、稳压二极管等。

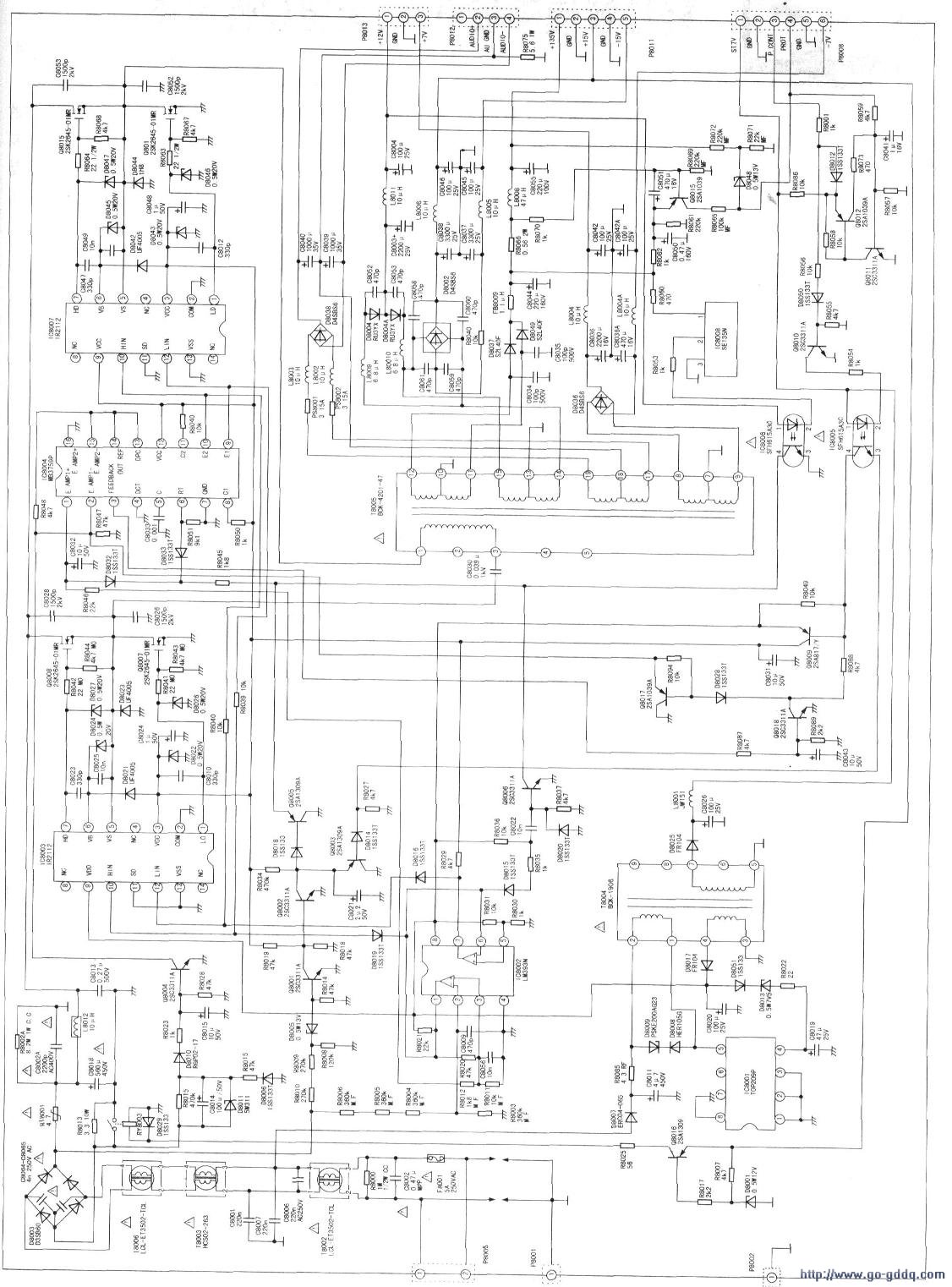

TCL背投彩电电源电路如下图所示。分为待机电源、主电源、会聚电源三部分。
查待机电源和会聚电源未损坏。
主电源工作原理:振荡电路采用MB3759P.推动电路采用2块IR2112。输出电路为全桥或半桥。当主电源开始工作时。开关式稳压控制器件IC8004上电,(5)脚外接定时电容、(6)脚外接定时电阻及,1C8004内部的OSC电路组成的脉冲发生器。产生稳定的脉冲信号。经空载时间控制器和脉冲宽度调制比较器的调制,分成正、反相两路从Ic8004(9)、(10)脚输出,直接输往两个推挽式驱动电路IC8003和IC8007(IR2112)(10)、(12)脚,经IC8003和IC8007整形放大。
从IC8003和IC8007(1)、(7)脚输出,再经由Q8007、Q8008、Q8014和Q8015(2SK3451)组成的桥式功率放大电路放大。输出到开关变压器T8005(1)、(3)脚。
IC8002(LM393)是一个比较器。其作用是对市电进行检测比较,输出控制电压对IC8003的工作状态进行控制。
当市电交流电压大于180V时。IC8002(1)脚输出低电压0V,(7)脚输出高电压12V。通过IC8003(IR2112)的作用Q8008截止、Q8007导通,Q8014和Q8015组成的半桥输出电路工作。当市电交流电压低于180V时,IC8002(1)脚输出高电压,(7)脚输出低电压,IC8002无控制电压送往IC8003。
IR2112和MB3759P本地无销售,查资料得知MB3759P可以用TL494代替,但2块半桥驱动集成电路IR2112始终买不到。
分析发现。电脑电源盒电路和背投电源电路很相似。
背投电源在市电180V以下时工作在全桥状态,在市电180V以上时工作在半桥状态。测用户家市电为250V,远高于180V。为了简化电路,决定去掉全桥,让电路工作在半桥状态。电脑电源盒也是半桥输出电路,其区别是电脑电源盒的驱动采用分立元件和推动变压器,输出管是三极管;背投电源驱动采用集成电路IR2112,输出管采用场效应管。电脑电源盒电路很成熟。输出功率在200W以上。完全可以满足背投彩电的要求。
电脑电源盒的振荡电路是TL494。背投电源的振荡电路MB3759P,两者可互换。两个电源的输出变压器也类似,于是决定用电脑电源盒的推动输出部分代替背投电源的推动输出部分。具体做法是:找一个大功率优质电源盒(功率大于200W)。将电脑电源盒的辅助电源部分全部元件及输出变压器全部拆除,振荡集成块TL494也拆除,从背投彩电电源板中引出8根线接到电脑电源盒上。原背投电源MB3759P振荡输出是(9)、(10)脚,而电源盒TL494输出是(8)、(11)脚。决定对背投电源略加改造:

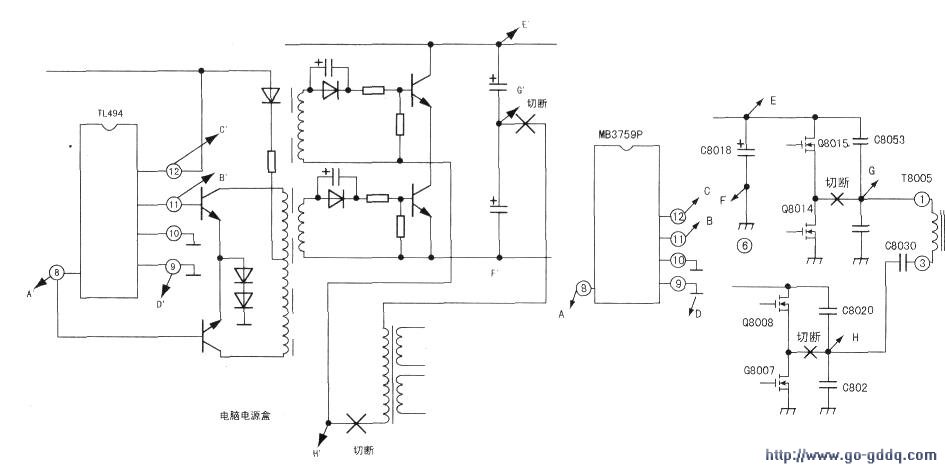

拆除2块坏的IR2112及4只半桥输出场效应管,将MB3759P的(9)、(10)脚接地,去掉MB3759P(8)脚供电电阻R8050及(11)脚供电电阻R8040(改造连接如右图)。
第一根线:从背投电源MB3759P(8)脚连到电源盒TL494(8)脚(电源盒的TL494已经去掉),右图中A→A‘;第二根线:从背投电源MB3759P(11)脚连到电源盒TL494(11)脚。右图中B—B’;第三根线:正14V供电线,从背投电源MB3759P(12)脚连到电源盒TL494(12)脚,右图中c—c‘;第四根线:地线。从背投电源MB3759P(7)脚连到电源盒TL494(7)脚,右图中D—D’;第五根线:用较粗的线从背投电源主滤波电容c;8018正极连到电源盒主电源整流桥的正极。右图中E—E‘;第六根线:用较粗的线从背投电源主滤波电容C8018的负极,连到电源盒主电源整流桥的负极,右图中F—F’;第七根线:从背投电源主电源输出开关变压器T8005的(1)脚(这个端点须和主板的其他铜箔割断)连一根线到电脑电源盒主电源输出变压器(1)脚(电源盒输出变压器已经去掉),右图中G—G‘;第八根线,从背投电源主电源输出开关变压器T8005的(3)脚经谐振电容C8030后的一端点(这个端点须和主板的其他铜箔割断)连一根线到电脑电源盒两只主滤波电容连接中点上,右图中H—H’。
这样连接是为了让行输出变压器初级线圈谐振电容仍用原电容C8030,不改变它的谐振频率。整个改造过程实际上只是用了电脑电源盒的推动和输出部分。原背投电源的各种保护还存在。经试机电视机正常。工作半小时后,发现电脑电源盒半桥输出管发热。将2只半桥输出管E13007换为BU508A,又将电源盒风扇的正极接到背投电源的正15V上,负极接地,用风扇来给BU508A散热。改造后不再发热,一切正常。
