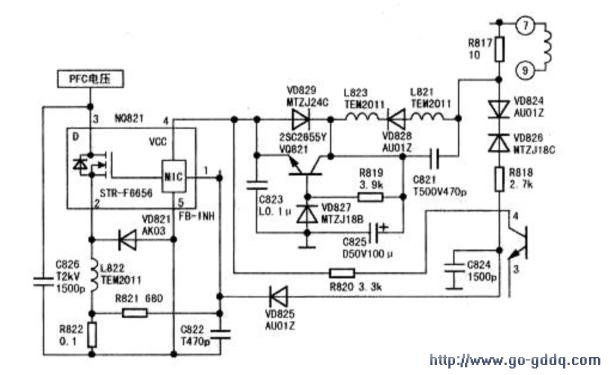

此机为PDT-3机芯，RGB混合处理IC为S1D2500，行场激励脉冲形成采用TDA9111。测量开关电源无输出，查电源发现保险丝F801（5A/250V）已烧断，说明后续电路有短路现象。在检查后续电路时发现NQ821（STR-F6656）已烧炸，检测其③脚供电外围元件，发现VD827、VQ821已击穿（见图），全部更换后再断开行扫描电路，用灯泡作假负载接入+B电压，通电测+B电压升高至1OOV左右又降为OV，断电重新开机故障依旧，说明电源本身起保护了。进一步检测三极管VQ821（2SC2655）c极电压从OV升至20V又回到OV，说明该电源是由于NQ821③脚电压过高，使集成块内部过压保护电路起控引起保护，用万用表二极管挡测VD829，未见异常。当断开VD829后，瞬间开机，不再保护。更换二极管VD829（MTZJ24C）后，一切正常。VD829在电路作过压检测作用，实际维修电源故障时，可将其断开作故障判定。

　　该机因STR-F6656损坏而引起电源内部多个元件损坏，检修时要注意全面检查。另外，VD829（（24V）稳压管为电源过压检测二极管，性能不良时会引起误保护动作。导致电源过压的原因还与稳压电路有关。电源不工作时，还需检查③脚外接振荡电容C826、②脚外接过流检测元件等。

　　如电源工作正常，且二次开机后，待机控制指令发出，但是指示灯闪烁不停，这时需查数字板及其供电或替换数字板。如果指示灯闪烁后停下，行不工作，这时需查TDA9111 组成的行振荡电路、行输出部分电路和总线控制电路。主板总线电路（除TDA9111 外）可断开总线进行故障判定。
