AOC D471+液晶显示器黑屏电源指示灯随之熄灭,再次开机,只见电源指示灯一闪即暗
来源:本站整理  作者:佚名  2011-04-24 14:29:56

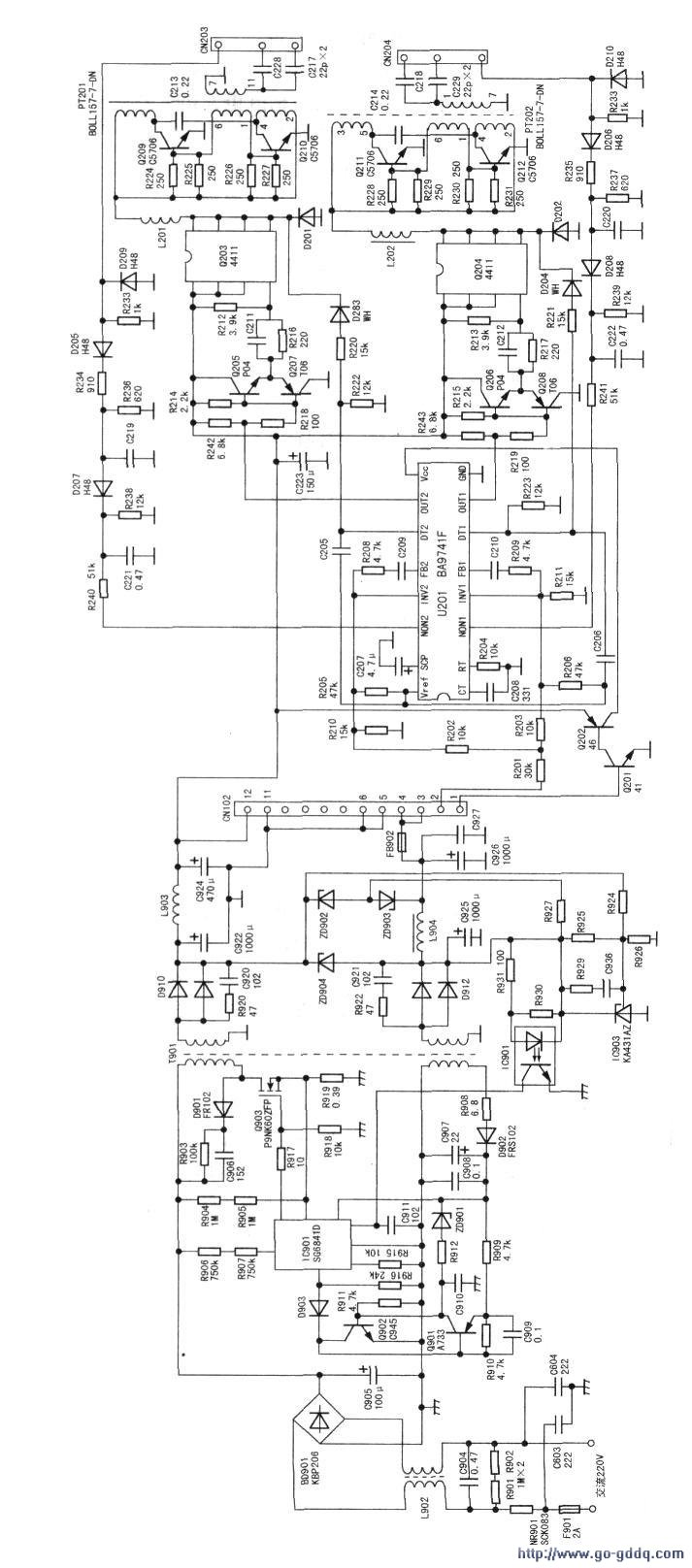

  据故障现象判断。该故障可能发生在电源电路或负载电路。经检测,+12V负载端对地电阻几乎为零,首先判断Q209、Q210两高压驱动功率管均击穿,将其拆除后,检测Q203与Q204也已击穿,下表为Q204各引脚对地正反向电阻及正常工作电压值。下图是根据实物绘制的该机电源和背光灯高压电路图。由下图可见。Q203为8引脚、SOIC-8封装,其上仅标注4411字样,不知其功能。

引脚阻值 1 2 3 4 5 6 7 8
正向(kΩ) 32 35 7.5
反向(kΩ) 2 6.1 1.6
电压(V) 11.94 4.8 8.82

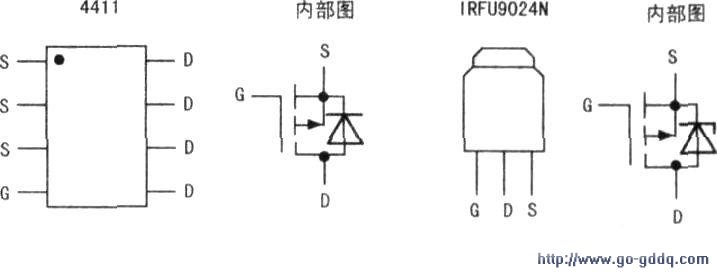

  到电子商场也无法购到,后经上网搜索“电子元件4411参数”,再逐个打开与电子元件相关的网页。最后从AO4411的PDF文档上看到其与4411较为接近。该元件为P沟道MOSFET绝缘栅型场效应管。其电气参数为:VD=30V、ID=8A、PD=3W。上左图为4411的引脚功能图和内部结构图。可见该管实际上是PWM开关电源管。由于4411难以购到,试用IRFU9024N代用。该管采用TO-251AA封装,外形如上右图所示,电气参数为:VDss=55V,ID=11A,PD=38W。将其G、s、D接入4411相对应(4)脚、(1)~(3)脚、(5)-(8)脚。换上Q209、Q210,通电试机,工作正常。
