此机CPU为TCL专用处理器TCLM19V2P，小信号处理电路为QM8838.开机的恶性循环满天飞电路不启动，+B供电保险电阻R404（1欧姆）开路，更换R404后行电路仍不启动，最后发现行输出变压器4脚对地短路，即+B负载短路，更换行输出变压器，故障彻底排除。
　　

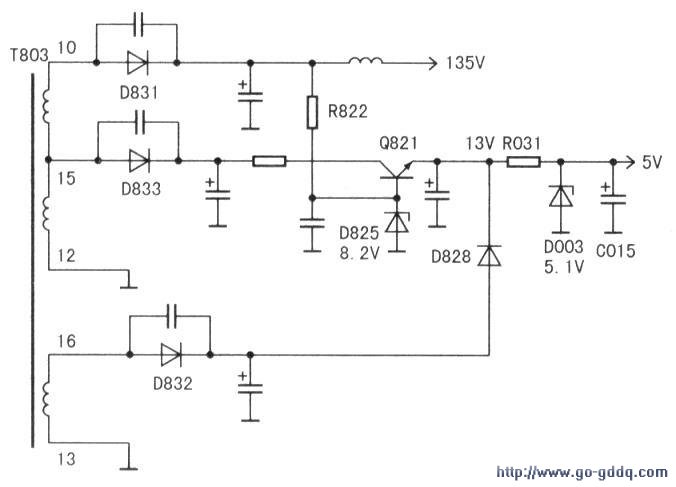

　　本例检修属常见故障，没有特别之外，可在检修过程中有一个新的发现，而正是这个发现导致检修过程颇费周折，彩电开机后，待机指示灯这亮，在二次开机前测CPU34脚的5V供电，发现此脚电压为4.2V，根据以往经验判断，5V供电明显不足。此机5V电路供电主要有两个去向。一是为面板电路提供电源；二为CPU及存储器供电。切断面板电路的供电后5V供电上升到4.7V，当切断CPU方向的供电后5V供电恢复正常，本着先简后繁的原则，先检查5V的形成电路（见下图），它由13V经R032降压，D003稳压形成。当彩电处于待机状态时，由于电源本身振荡变弱，D832一组的供电不足以维持正常的5V供电，这时由Q821、D825的形成的8V电路供电，电源正常启动后则由D832提供正常的13V供电。在检修中发现电阻R822（16K）明显发黑，拆下测量，其阻值正常，将此电阻更换后度机，故障依旧。接下来在待机状态下直接测量Q821的B极（8.2V）、E极（8V）电压正常，难道是5V负载电路有问题？二次珙桐后，又重新测量CPU34脚的5V供电电压，这时脚的电压由待机时的4.2V变成了5V，+B电压也为135V，正常。这时突然明白过来，待机时CPU的4.2V供电实属正常。前些日子有人问过，TCL（智能系列）彩电CPU的5V供电问题，也是在检修行不启动的时发现CPU的供电为4.2V，怀疑其CPU有问题。如果像本例一样二次开机，便能判断CPU有无故障。不过，若电源进口货在二次开机后仍不能正常工作，这时5V供电电路依旧为4.2V，相信会有很多人怀疑是CPU电路成问题，从而掉入4.2V的陷井中。
