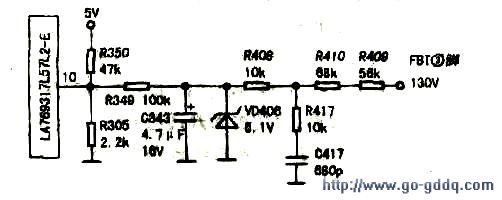

从现象看故障应出在亮度通道。该机采用三洋超级单芯片集成电路，型号为LA769317L57L2-E。本着“先软后硬”的原则，暂不开杌壳，先调出本机总线数据观察。该机进入总线的方法是：先按一下遥控器上的“菜单”键，紧接着在两秒内连续按三次“智能显示”键便进入一级菜单；要想进入下级菜单，需再按一次“静音”键，进入页面为01的菜单，此时再l用数字键选择其他几级菜单。实际捡修中，调出相关数据，改变其值图像元明显变化，看采是“硬件”出了问题。遵循先易后难的方法。先检查ABL电路。测集成块⑩脚电压为2.6V，比正常偏低。向前追查电客C343正端为负压，明显不正常，最后查得R409左端也为负压，证明R409（56k1~）开路。更换R409后⑩脚电压上升至4.2V。图像亮丽如初。相关部分电路见附图。
