此机开机后，指示灯变亮，按节目键二次开机后行电路启动，但彩电黑屏且无字符，指示灯一直闪烁，键控和遥控均失灵，调高加速极电压后出现带回扫线的白光栅。故障前彩电每次开机后5分钟左右才能出现正常图像，后来就出现此故障。

　　打开机壳检查线路板，发现场块TDA8356有更换的痕迹，场供电限流大功率电阻被焊在了线路板的后面，此电阻发热严重且紧贴线路板，其根部线路板已碳化发黑。

　　上部高压帽损坏严重，有明显高压打火现象，更换后消除了打火现象。

　　接下来检修黑屏故障。本机CPU为TCLM12VIP（ICO01），小信号处理电路为飞利浦OM8838PS（IC201）。

　　IC201内部采用暗平衡自动调整（AKB）技术。开机后，若视放板或其反馈回路出现故障，经黑电流检测电路检测到后，送入lC201（18）脚（AKB引脚）的黑电流值减小，电压下降，会关闭内部的三基色处理电路，（19）～（21）脚无基色信号输出，继而出现黑屏故障。

　　测IC201（18）脚电压为0.4V（正常时为0.6V），不正常，说明IC201内部的AKB电路已启动，怀疑其外围AKB电路有问题。经检测，其反馈回路的元件无异常；检测IC201（22）脚（ABL保护引脚）为3.5V，正常；检查IC201（50）脚（过压保护脚）为2V，也正常（如（54）脚电压过高会发生过压保护，也会出现黑屏现象）。检测IC201的（12）脚和（37）脚的8V供电均正常。难道是CPU电路有故障？经检测其5V供电、晶振电路均无问题，本机复位（33）脚为空脚。奇怪的是，本机在检修过程中曾有两次出现正常的图声，可关机后再开机依旧是黑屏故障。仔细检查线路板未发现有虚焊现象，一时无计可施。在查阅了大量的资料后发现，极易发生黑屏故障的是尾板电路（如视放管不良等），于是把重点放在尾板上，但检测后未见异常。根据以往经验，场电路故障也会引起CPU死机现象，于是检测场电路。用手摸场块散热片发热严重，检测本机场块供电脚（（3）脚的18V和（6）脚的45V）电压均为30多伏，明显异常。拆下测量，发现（3）脚和（6）脚已击穿。更换场块TDA8356后试机，故障依旧，更换OM8838PS，还是黑屏。检修至此，已是黔驴技穷。

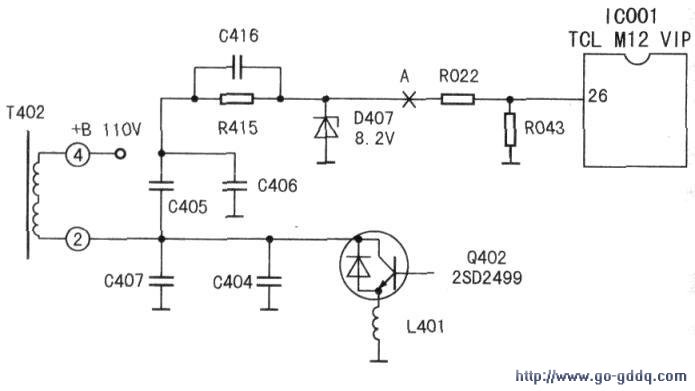

　　用示波器检测CPU的行场脉冲，发现CPU的（26）脚无行脉冲；依线路往前找，发现A点部位有断路（如图所示），此处线路正好围绕场供电电阻的焊点。仔细观察发现，此处铜箔极细，由于离场供电电阻的焊点很近，铜箔已发黑且没有明显的断裂处，用表测量不通。用导线将其连好后试机，一切正常。至此，故障彻底排除。此时用表测量CPU（28）脚行脉冲直流电压值为0.4V。

　　（26）脚的实际作用，是用于（26）～（25）脚送入RGB信号时的切换控制信号。当此脚为高电平时，（23）～（25）脚送入内部电路处理，并通过RGB通道在屏幕上显示。如果（23）～（25）脚没有信号送入，而（26）脚因某种原因为高电平时，便会出现黑屏。

　　由此例得出，OM8838、OM8839或TDA8843生产的电视机，lC的（18）、（22）、（50）、（26）脚外电路出故障会导致黑屏故障发生。实际检修故障时，将（26）脚对地短路，可准确判定。
