开机观察声音正常，图像呈黑白且场幅不满屏，将色度调整到最大值，故障依旧。发现此机使用的解码IC为TB1240AN，场输出为STV9306，这两块IC受I2C总线控制，完成场幅度、场线性、梯形和枕形失真校正、彩色制式识别、色解码等工作。由于故障发生时段不同，怀疑两故障各属相应的单元电路引起。

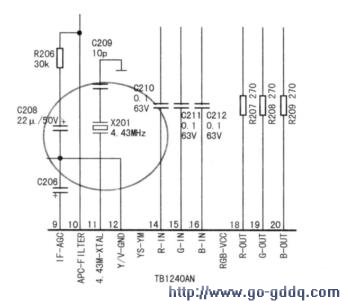

　　那么首先仔细检查场外围元件，并对场块各引脚补焊，检查STV9306的②脚锯齿波电容、④脚保持同步电容、⑦脚泵电容和⑤脚同步信号输入电路元件，均没有漏电变值线现象，通电试机，场故障依旧。再检查TB1240AN场相关的22、23、24脚外电路元件，也没有发现异常（相关电路见下图）。经过仔细考虑，怀疑这两种故障可能出在解码电路的同一故障部位。检查TB1240AN的28脚行启动供电9V，正常；再测量36脚内数字处理单元5V供电也正常。由于伴音正常，判定控制系统也应工作正常，此故障还是应与TB1240AN及外电路有关，于是再对芯片各脚进行仔细检查，并补焊，在焊到11脚外接4.43MHz晶体（X201）时，发现该晶振一只引脚焊点明显有腐蚀圈。焊好此点后试机一段时间，工作完全正常。
