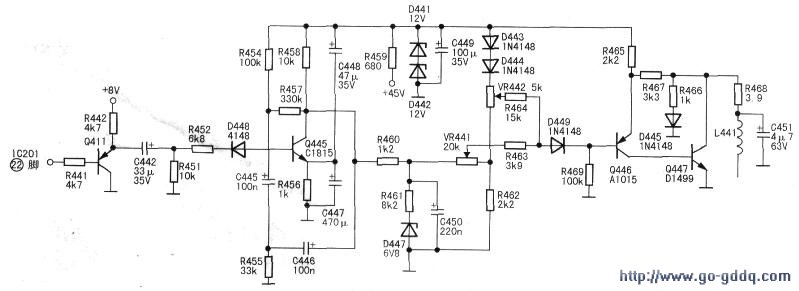

打开机壳，用表测电源各输出端、行管c极和场输出，未见短路；测+B、行管c极电压均为140V，视放电压为200V，加速极电压为450V，灯丝电压为4.2V。灯丝亮说明CPU和行扫描电路正常。该机控制电路和小信号处理电路为TDA9380（IC201）、场输出电路为TDA8359 （IC301），伴音功放输出为TDA8946（IC602），电源块为S6709（IC801），相关电路见图。

　　关机，拔下行场偏转线圈插头，测行偏转线圈阻值正常，无断路。翻转电路，发现电路板有许多地方焊点单薄，伴音插座接扬声器S601、S602焊点开裂，重点补焊伴音和行输出电路。补焊后试机，能听到伴音，用遥控器换台也正常，但依然黑屏。测KR、KG、KB电压在145V~152V间波动，正常；测行场偏转线圈电压为ov，关机拔下偏转线圈插头，见插脚上有一层黑色碳化物，以行插脚为多，清理干净后，开机出现了图像，仍枕形失真。

　　 仔细观察枕校电路元件和信号走向并对各焊点一一补焊，开机，故障依旧。再次用万用表测枕校电路中的三极管和枕校电容，正常，调节VR442.图像能水平收缩，但不能改变，调节VR441，图像无变化，代换后，故障依旧。

　　由此说明故障在VR441之前的电路，于是检测VR441之前相关元件，当测至R456时发现已开路，更换后开机一切正常，故障排除。
