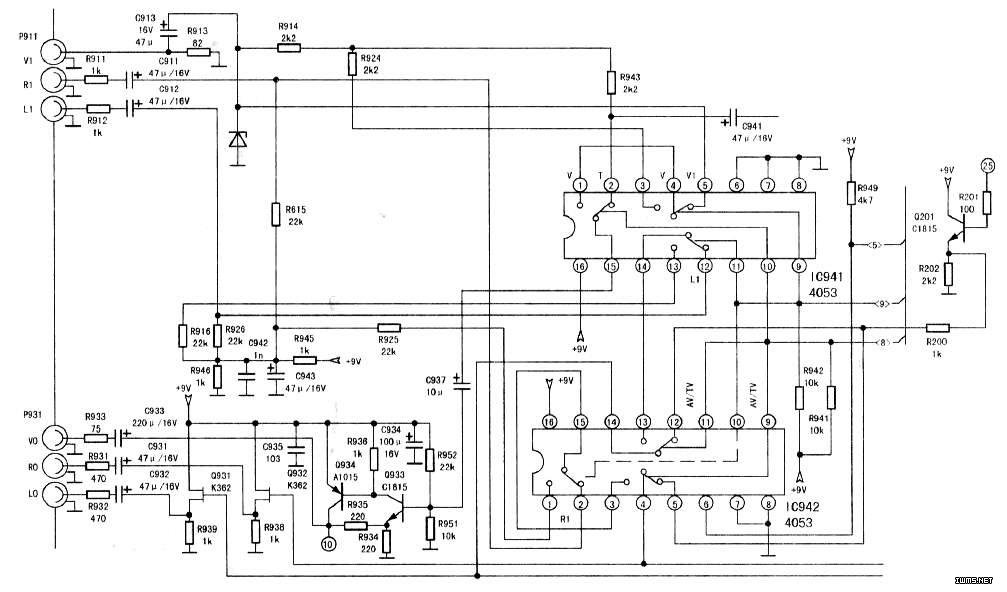

通电试机,出现蓝屏,接上AV信号源,出现声音,屏幕依旧蓝屏显示“TCL王牌”。AV信号是经IC941(HCF4053)切换送入IC201(TB1238)解码块的(局部见图),怀疑IC941被击坏,代换后依旧蓝屏有声。顺着AV信号输入线路检查,未查出损坏元件。难道通电后有软击穿元件?依次代换IC942(4053)、IC961(4052)、Q934(A1015)、Q933(C1815)、Q932、Q931、Q201(C1815)、Q962(TC144),均无效。就剩下IC201(TB1238)和CPUIC101(MO6V3)两个大件未换了。无奈,只好代换IC201和IC101,但换后还是有声无图。这就奇怪了,无坏件,不出图像,难道线路板铜箔有被击断的地方?翻过主板,仔细观察,未发现击断处,但IC941周围有一块黑胶布,打开一看,下面有一只二极管,用表笔一测,阻值为零,拆下测量确实已经击穿,是一只8.2V稳压管,该稳压管负极与IC941(4053)(5)脚相连,代换该稳压管后,试机,图声一切正常。
