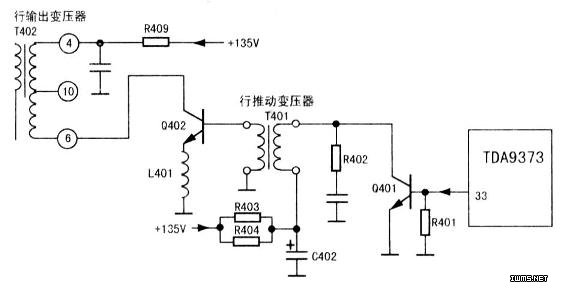

此机的主板上采用飞利浦超级单芯片TDA9373，卸下后盖，用万用表测行营Q402集电极电压为OV，检查发现行输出变压器供电脚B1的限流电阻R409（1Ω/1W）已烧断。接上1OOW白炽灯，测+B为135V，+8V、+5V电压都正常。查行管Q402已击穿，更换限流电阻R409和行管Q402后开机，声图正常（见图），装机交用户使用。

　　谁知第二天用户打电话说，彩电还是没有图像，声音也没有。上门检查，行管已击穿短路，但限流电阻R409没有烧断。换上新行管，开机，声图正常。观察半个小时左右，行输出变压器处发出“咔咔”声后三无，查行管又击穿，与机主商量后决定把机子拿到店里维修。焊开行输出变压器限流电阻，串接电流表，更换行管，开机观察。行电流在250mA~45OmA间波动，“咔咔”声出现时，行电流突然超过550mA，赶紧关机。再开机迅速观察，“咔咔”声是从行输出变压器发出的，怀疑行输出变压器匝间高压打火，更换行输出变压器，“咔咔”声依旧；加大逆程电容还是如此。查行负载+45V、+15V、枕校电路都正常。行输出变压器已换过，是不是行推动部分有问题？用MF-47型万用表测行推动变压器初级绕组供电端（滤波电容C402正端）电压为70V左右，“咔咔”声发出时，C402上的电压在70V~9OV之间变化，行推动管Q402集电极电压在70V~OV间变化，判断行推动变压器T401初级绕组接触不良。取下行推动变压器T401，测初级绕组电阻在OΩ~70Ω之间变化。更换T401后“咔咔”声消失，试机3小时，一切正常。
