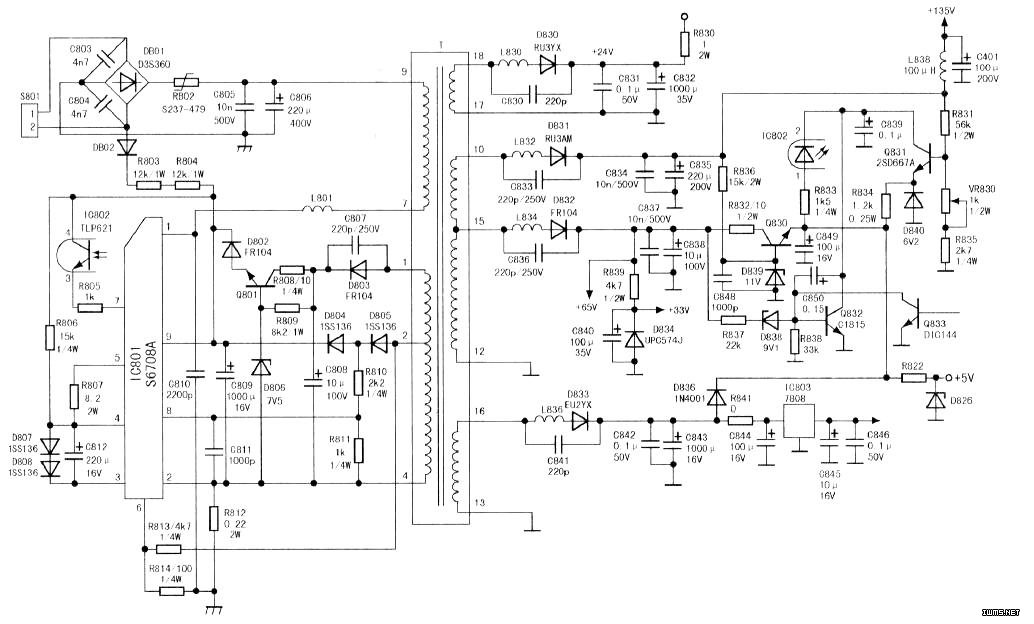

局部电路如图所示。IC801（1）、（2）、（3）脚分别为其内部开关管的c、e、b极，（4）、（5）脚为控制门检测，（6）脚为过流检测，（7）脚为反馈输入端，（8）脚为时间控制，（9）脚为稳定钳位端（电源端）。其工作过程如下：

　　+300V通过变压器T（9）-（7）绕组加到IC801（1）脚；交流220V从接口S801（2）脚、DBO2、R803、R804向C809充电，实际上是经DBO2、C809整流滤波加到IC801（9）脚，作为启动电压，IC801起振后，T（12）-（15）绕组输出的脉冲电压经D832、C838整流滤波，通过Q830、R822及D826稳压后得到+5V电压，给CPU供电，CPU启动工作后，输出待机低电平，加到Q833基极，Q833截止、Q832导通（不饱和），使流过光耦IC802（1）、（2）脚的电流达到一定值（实测为1.2mA），即通过（4）、（3）脚流入IC801（7）脚电流为一定值（实测为1.7mA）时，IC801工作于弱振状态。电视机处于待机状态时，输出约为+24V的主电源，T（4）-（1）绕组的输出电压经D803、C808整流滤波，Q801、D806稳压后加到IC801（9）脚，作为IC801待机状态电源；T（12）-（15）绕组经D832、C838整流滤波，并通过Q830为光耦及CPU供电。

　　开机时，CPU输出开机高电平，Q832截止，光耦导通程度降低，流入IC801（7）脚电流降低，进入正常工作状态，输出+135V主电源，T（4）-（2）绕组输出电压经D805、D804、C809整流滤波，得到大于D805稳压值7.5V的电压，作为IC801开机状态的电源，Q801反偏截止；T（13）-（16）绕组输出的电压经D833、C843整流滤波，得到大于D839稳压值11V的电压，给光耦和CPU供电，Q830反偏截止。

　　对故障机进行观察，没发现异常。测量IC1各脚电压与参考值对照。从（3）脚电压为0.6V可知IC1没有起振，从而引起其他脚电压异常。对取样稳压、反馈及供电电路进行检查，发现Q801（D667）损坏。由于手头没有D667，试用一只D882代换后，开机正常，3分钟后自动关机，电源指示灯慢速间歇闪烁，不能遥控开机。关机后，发现D882损坏。又装上一只13001试机，指示灯不亮，IC1不起振。买了两只D667，换上一只后闭合电源，指示灯壳，遥控开机后，指示灯熄灭，后又慢速间歇闪烁，关机后发现D667已损坏；换上另一只，闭合电源，测量主电源为24V正常，D805两端电压为7.5V正常，Q801处于导通状态。谣控开机，同样是指示灯熄灭后又慢速间歇闪烁，主电源在OV~20V之间波动，关机后，D667又损坏。怀疑还有别的故障，长时间检查无果。无意间发现Q801与Q830为同种管子，于是将Q830的管子装到Q801处，另取一只13001装到Q830处，开机一切正常。
