此机因雷击后三无，在更换了大量晶体管、集成电路后，出现有光栅，噪波点正常，光栅上有很暗淡的干扰条，但无图像无伴音故障。

　　用万用表电阻挡测高频头输入插孔的内芯与外壳之间的阻值，显示为开路，正常高频头应该阻值很小，近似为短路，说明高频头已损坏（友情提示：如果雷电从高频头进入电视，首先会造成高频头损坏，拆开高频头一般都能发现放电痕迹。由于强烈的雷电高压往往会烧毁信号输入处的对地电感，所以通过测量该处电阻阻值，可以快速判断高频头是否损坏）。但用户反映已安装卫星接收机，高频头对他而言，根本没有用。于是将高频头拆掉（避免高频头内部出现短路导致故障），将电视切换至AV状态，试验发现屏幕上呈白屏光栅，有很淡的干扰条闪烁，但伴音正常。

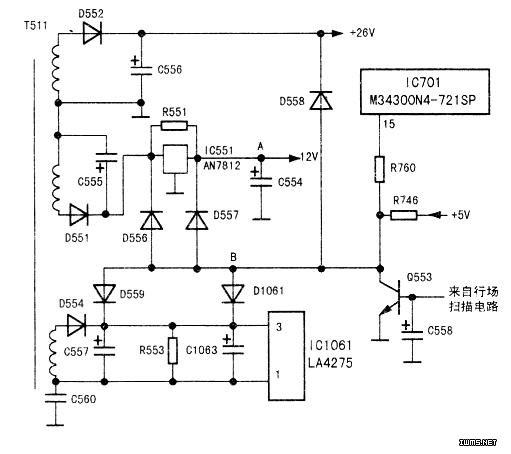

　　测量各个输出电源电压，发现+B电压为140V正常，B2为26V正常，B5为15V正常，仅仅是B6由正常的12V升高为15V，继续测量C555两端的电压为正常的15.5V，电路见图1。从测量的电压结果来看，如果IC551三端稳压集成电路AN7812击穿，就会导致D551整流、C555滤波后的直流电压被直接送到负载电路，这样12V电压必然就会升高成接近C555两端的电压。果断拆下IC551，用一只新的AN7812进行更换，开机故障现象依旧，电压没变，真是奇怪了。按理说只要AN7812正常，即使输入电压偏高（AN7812输入端电压为15.5V，在正常电压范围内），也仅仅会引起AN7812的输入、输出之间的电压差偏高，导致AN7812温度升高，但输出端应该是12V电压。这15V的输出电压是从何而来呢？

　　为了搞清楚这个升高的15V电压从何而来，将B6与负载(在“A”点处)断开，测量电压，结果“A”处为15V，而负载电压输入端仅为14V左右，按道理说，在“A”处断开后，负载电压输入端应该没有电压或电压很低，而现在却为14V，显然不合情理，除非负载和其他几组电源有短路点，其他电压通过该短路点进入12V的负载电路，进而返回到12V电压的输入端。结合“A”点电压偏高为15V，对照电路图，发现各组电压输出端都和CPU(15)脚(保护电路检测接口)接有二极管，如果哪路二极管击穿，那么该路电压就会通过击穿的二极管进入电压低的电路。因现在12V电压为15V，和伴音电源的15V电压相符，于是重点检测15V电路与保护电路之间的二极管。分析电路发现，该机15V电源与保护电路之间接有三只二极管(下图中少画了一只),检测这三只二极管，发现D1O61击穿。更换后开机测量“A”点电压恢复为正常的12V，负载电路电压为3.2V左右。恢复电路，试机一切正常。

该机CPU采用的是M34300N4-721SP，其(15)脚为保护电路输入接口，在正常工作时，该脚为高电平。当任一电源电路因某种情况引起电压下降过

多或消失时，该电源电路与CPU(15)脚之间的二极管就导通，使其电压降为低电平，CPU判断为电路失常，从而发出关机命令，转入待机状态，达到保护电路的目的。由于受雷击电压的冲击，引起DlO61击穿，+15V的伴音功放电压通过D1O61进入图1中的“B”点,J绒后通过D557加到+12V的电源上，过高的电压引起LA7680等电路工作失常，从而引起该故障。在断开“A”点后，“B”路电压通过该机其他电路进入12V电压的负载电路，所以在断开“A”处后测量12V负载电路，仍有15V左右的电压。
