此机的解码IC为TA8759BN、CPU为CTV222SVlL3、中放IC为TDA8222。机内打火，有塑料燃烧味。

　　经检查，行输出变压器聚焦电压引出线根部与聚焦电位器上部外壳间有打火痕迹。试开机，行输出变压器并不打火，出现带回扫线的暗红色光栅。测解码IC（41）脚R-OUT输出端电压高达6V左右，正常为2.4V,怀疑（41）脚R-OUT输出端与（40）脚H-VCC端漏电。对比（42）脚G—OUT、（43）脚B—OUT与（40）脚阻值，（41）脚与（40）脚的阻值很小，说明（41）脚与（40）脚确实漏电，解码IC因行输出变压器打火而损坏。

　　该类型彩电有个通病，当行输出变压器出现短路或打火故障时，会引起解码IC、R314（10kΩ）、R244（1OkΩ）、D203、D209、D210、D305（180V整流）、D305（行偏转支路）等损坏，相关电路见下图。类似机型还有乐华CP5428W/CP5438W等。

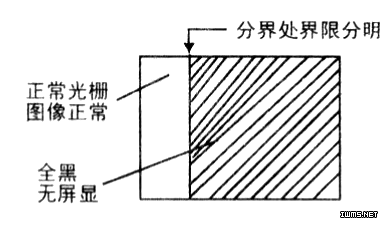

　　经查，发现R314、R244、D203损坏。更换解码IC和损坏元件，开机，又出现新的故障现象，见右图，左1/4宽光栅正常，噪点正常，余下3/4宽，全黑。试接入信号，左1/4处图像正常、彩色正常、音量正常、台标位置正常，但右3/4全黑处无屏显。

　　难道是行输出变压器打火引起内部受损？理论上讲，行输出变压器主要为显像管发光提供各种工作电压，为小信号电路提供行脉冲，现在图像正常、彩色正常、台标位置正常，行输出变压器应该是好的。图像上无任何干扰，说明行输出变压器内部未受损。测加速极电压正常，调加速极电压光栅亮度变化正常：再调聚焦，清晰度可变，调最佳状态清晰度很好，说明行输出变压器正常。

　　是ABL滤波电容不良吗？试更换C319故障不变，检查视放滤波电容正常。

　　从图像、彩色正常来说，解码IC所需的行逆程脉冲正常，行同步脉冲也正常，就没有去检查解码IC（33）～（38）脚（（33）脚同步分离输入，（34）脚选通脉冲滤波，（35）脚行消隐输入、行同步信号输出，（36）脚AFC滤波，（37）脚503kHz压控振荡器，（38）脚行逆程脉冲输入）。调节亮度、对比度、彩色功能正常。搜台、存储功能正常，三色屏显也正常。换台，音量调节正常，遥控功能正常，判断CPU正常。
