此机开机后有声、无图、无光,反复调整加速极电压后出现正常的图像(不偏色),关机后再次开机故障依旧。
根据飞利浦机芯的特点,考虑为黑电平检测电路的问题。首先考虑显像管,把机器挂到新的显像管上,故障依旧;查8838(18)脚(BLK)电压为3.6V{正常为6.8V),人为把该脚电压提到6.5V左右,故障依旧,把视放板上所有的三极管全部换新,无效:将ADL(EHT)电路中所有元件查完,未发现故障,维修陷入困境。无意中发现C410有点鼓包,且根部有淡黄色物溢出,换C410,故障排除。原来主电压滤

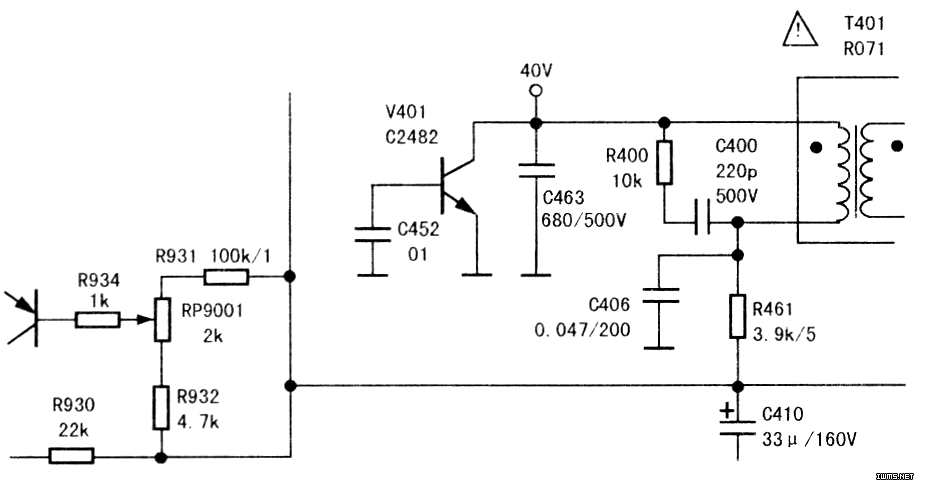

波不良也可以造成黑电平电路工作,电路见图。
