通电开机观察，无图无声。屏幕呈蓝背景；将蓝背景关掉，发现屏幕有正常的雪花躁点。据此初步判定故障来自高频处理电路。将电视机置于自动搜索，发现屏幕有行不同步的横条，节目号不递增。检测高频头各脚工作电压基本正常，代换高频头故障依旧。

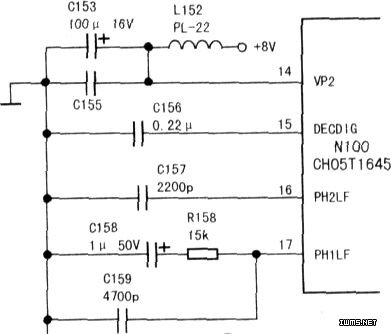

　　输入视频信号，屏幕上有行不同步的斜条出现，怀疑行AFC1电路不正常。测量N100（CH05T1645）（17）脚电压为1.75V，正常应为3.96V，电压明显偏低，由此说明该故障来自AFC1内外部电路。根据维修原则，先检查（17）脚外接电路。当代换C159（4700pF）后，电视机出现清晰的画面，相关电路见图。

　　在IIC总线的控制下，内置视频切换开关选择的复合视频信号或亮度信号经同步分离。分离出行同步信号至行AFC1电路，同时CH05T1645内部的行振荡电路产生的行振荡信号也送到AFC1电路，在该电路中对行同步信号和行振荡信号进行频率和相位比较。N100（17）脚外部电路的作用是使行振荡信号和行同步信号的频率和相位始终保持严格的同步。该机由于C159漏电，不能使行振荡信号和行同步信号的频率和相位保持严格的同步，因而造成无图像。
