此机的主芯片为VCT3801A，掩膜为CKP1604S，本机带有丽音功能，即S型大板机。

　　该机通电后，红色指示灯亮，无论按本机键操作还是遥控开机整机均无反应，指示灯一直为红色，电视机处于待机状态。

　　指示灯亮，说明+5VCPU供电正常，不能正常开机可能是cPu电路或总线支路及存储器异常引发的死机。

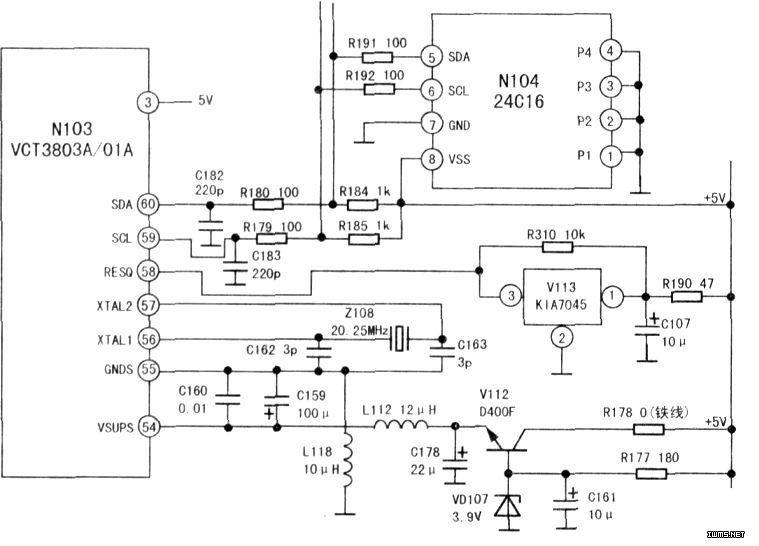

　　开盖观察，电路、行场输出及待机控制部分均有维修过的痕迹，显然前位师傅已仔细检查过。开机后，按遥控器开/关机键瞬间，测芯片N103（7）脚待机电压为0V（即待机状态），正常应为高电平5V；测量（60）脚SDA、（59）脚SCL均为5V（无波动）；存储器N104（5）、（6）脚SDA、SCL也是5V（静止不动）；N103（6）脚保护检测端为4.8V（正常电压为1.1v左右）；（58）脚复位端图标4.8V，测量为0V，不正常（此复位信号除供给CPU外，还有一路供给丽音集成块N201（24）脚）；断开去丽音板复位支路，测量复位块V113（3）脚电压仍为OV。（1）脚为5V；断开N103（58）脚，复位端电压升至5V，怀疑（58）脚内部短路，用MF47万用表R×10挡测量，未见明显短路；更换V113，恢复（58）脚，无效，初步判断为超级芯片N103损坏，电路见图。

　　由于超级芯片取材不易且并非易损件，为免误判，先从其他原因入手排查。怀疑总线传输不良，断开丽音板与高频头的总线支路，只保留N103与N104（存储器）的传输线路开机，无效，复测复位仍为0V；拷贝一块同机型数据存储块上机，故障不变；断开键控支路电阻R183一脚、代换晶振均无效。

　　至此，将故障锁定在CKP1604S上。从售后网点购得一块CKP1604S，换上后故障依旧。怀疑可能是芯片版本不同不能代换，可为何依旧是复位电压为0V?静下心来，重新将芯片工作的几要素检测一遍。仔细查看图纸，发现此芯片除了（3）脚5V供电外。还有一路数字供电（54）脚3.3V，测量该电压为1.9V。

　　测V112b极为2.5V，c极为5V。拆下VD107，测量其反向电阻为几百欧左右。代换VD107并恢复所有断开电路后开机，“唰”地一声，高压建立，光栅出现，光栅呈梯形失真严重无图无声，只有满屏噪点。怀疑原机存储器数据与CKP1604S不符。换回原块CKP1604S后开机，图声正常，故障排除。此时，复测电压，（58）脚复位电压为5v，（59）、（60）脚分别为3.1V、3.5V。
