根据经验,在普通CRT彩电中。电视机有稳定的图像,彩色不正常故障通常在小信号处理集成块、视频放大电路和显像管上。因数字高清彩电的视频放大电路的电路结构和显像管的基本原理与普通彩电相同,所以,数字高清彩电彩色不正常故障除与数字板有关外,也与视频放大电路和显像管有关。
为了确定故障是由数字板引起。还是在视频放大电路或显像管。首先测量数字板输出的RGB脚电压,发现B脚输出电压较低。将B脚与R脚交换(直接交换数字板与视频放大电路板间的R与B接线)后,测量数字板B脚电压仍然低,由此判定该机故障在数字板上。进一步观察屏幕上的字符,发现该机在切换频道过程中,屏幕上显示的字符颜色也不正常,到此判定本故障在数字板上的RGB基色信号处理电路上。

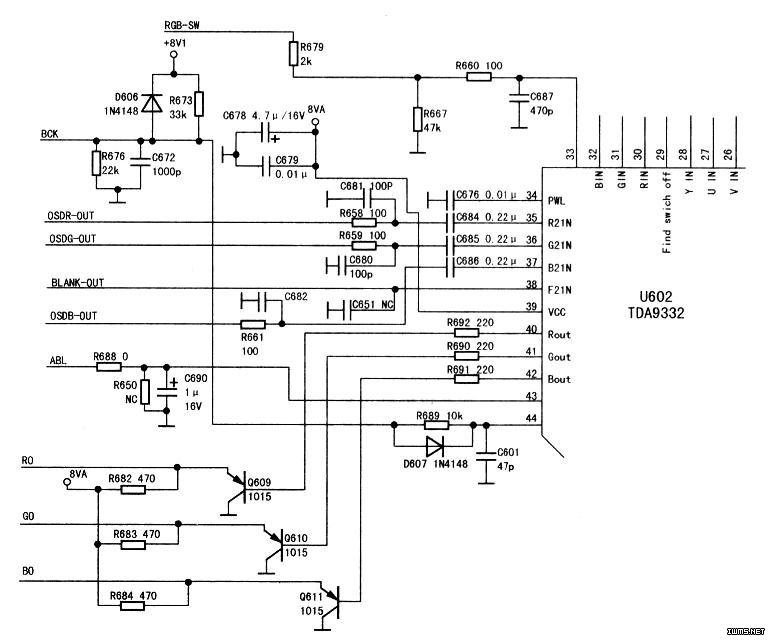

长虹CHD29168彩电的RGB基色信号处理电路如图所示。集成块TDA9332的(30)~(32)脚为图像RGB信号输入端,(35)~(37)脚为字符RGB信号输入端。图像和字符RGB基色信号经TDA9332内部电路处理后从集成块的(40)~(42)脚输出。分别加在Q609、Q610、Q611的基极,放大后从射极输出送往视频放大电路。检查放大器Q611和电阻R684、R691正常,怀疑是集成块TDA9332损坏,但更换集成块后故障仍然不变。由于该机字符颜色不正常,所以,仍然认为该机故障是TDA9332工作不正常所致。难道是TDA9332供电电压不正常导致了该故障,检查集成块TDA9332的供电电压,发现(39)脚电压只有7.3V,而正常电压应约为8V。(39)脚电压与集成块(17)脚电压为同一稳压器的输出电压,(17)脚电压正常,(39)脚电压为什么会不正常呢?仔细观察电路板,发现(39)脚电压来自电路板的背面,而且是通过过孔连通的。测量(39)脚与(17)脚之间的直流电阻,正常应接近0Ω,但实测接近1kΩ。用短路线将(17)脚与(39)脚直接接通试机,图像恢复正常。
