此机开机后，红色指示灯亮，遥控开机，可听到轻微的高压建立声，无光栅出现，。接入有线电视，有伴音且声音清晰良好，换台操作正常，在高清CRT中无光栅有伴音。操作正常，故障范围只限于视放板、灯丝、加速极、显像管附属电路、ABL亮度控制等电路中。开机，测量视放200V只有1.45V。

　　测加速极电压只有150V明显不正常。断开加速极引线，直接测引线上电压也不足200V。焊回视放板。调加速极电位器到底，也只有250V。视放200V与加速极电压均取自行变绕组，灯丝电压与±13V场块供电也取自行变绕组。用MF47型表测管座及灯丝两脚电压为3V。±13V输出电压正常。怀疑行输出变压器绕组损坏。由于是上门维修，且故障又牵涉行变问题，只好将机器拉回店里维修，次日购得同款行输出换上。开机复测，故障依旧。

　　静下来分析，200V与加速极供电严重不足，低压绕组±13v与灯丝电压都正常，是什么因素造成行逆程脉冲幅度削弱呢？

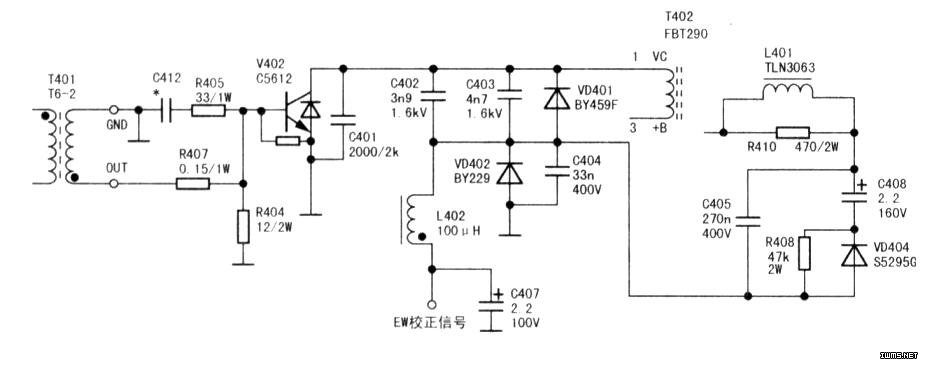

　　怀疑行频脉冲频率异常。用胜利VC9806数字表频率挡测行管b、e极，显示31kHz，正常；将逆程电容C402、C403、C404焊下测量，容量正常，怀疑行偏转支路开路，局部电路见图。在路检测行偏转排插两端阻值很小；逐一检查行偏转串联支路元件L401、R410、C405、C408、R408、VD404等，发现S校正电容C405只有15nF，且表面焦黑而标称值为270nF。将其更换后开机，屏保出现，接上有线信号，光栅亮度失控，出现回扫线，调回加速极，图声良好，复测电压，视放205V、加速极电压420V、灯丝交流3V、±13v供电均正常，至此故障排除。
