拆机检查，发现CPU（5）脚（FAN/BUZ复用端）内部电路损坏。由于没有原厂CPU可以更换，征得用户同意，设法对风扇驱动电路进行改装，使其正常运转。蜂鸣器电路则由于无法做到与CPU控制同步，而不予改装。

　　对该机电路仔细研究，发现可以模仿尚朋堂SE-1607C的风扇驱动电路进行改装。在改装前。需弄清楚两种机型风扇驱动电路的工作原理。

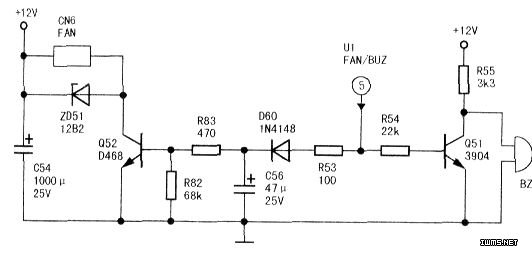

　　上图为SR-16117F风扇驱动电路。单片机U1（5）脚为FAN/BUZ复用端，其信号输出分为两路：一路经电阻R54加至蜂鸣器驱动电路，另一路经电阻R53、二极管D60加至分压电阻R83、R82，经分压后加到风扇电机驱动三极管Q52基极。当按下开机键后，U1（5）脚为高电平，Q52导通，风扇电机运转。

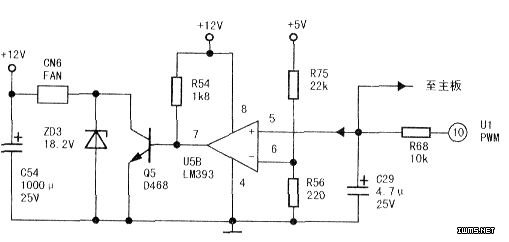

　　中图为SR-1607C风扇驱动电路。该电路是受脉宽调制信号PWNl同步控制。按下开机键，CPU（10）脚输出PWM信号（电压幅值约为1.92V），加至电压比较器U5B（5）脚同相输入端，与其（6）脚反相输入端的电压（由+5V经R75、R56分压后得到约0.05V的电压）进行比较，因（5）脚电压远高于（6）脚，（7）脚输出高电平，Q5因正向偏置而导通，风扇电机运转。

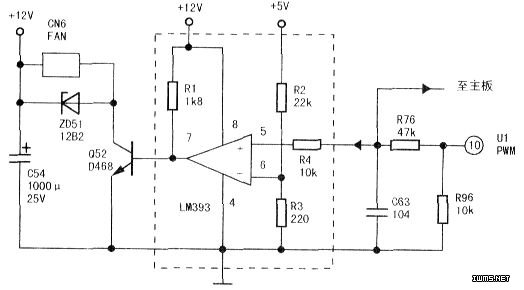

　　下图为改装后的SR-1607F风扇驱动电路。虚框内的元件（在SR1607C电路的基础上增加R4，是为了尽量减小新增电路对PWM的影响）安装在一块小万能板上，共有5条引出线，连接到相应的电路，然后用热熔胶将其粘在电脑板附近的空隙处，装好机壳，上电试机，风扇运转正常，整机加热功率未受影响。
