长虹PF29D9(CH-10机芯)彩电图暗
来源:本站整理  作者:佚名  2011-07-12 07:51:22



  此机的小信号处理芯片为TDA8839,观看过程中出现图像变暗的情况,也没有什么明显的规律,持续的时间也不长,或闪动,或几十秒,几分钟,十几分钟不等。

  检修思路:图像暗牵涉的问题比较多,一般先从显像管的发光条件入手进行检修:1、检查灯丝电压和加速极电压,如果灯丝电压和加速极电压都不正常。转向检查行电路。 2、灯丝电压正常。加速极电压不正常。这种情况说明行电路基本正常,然后检查加速极电容,可脱开显像管加速极引脚判断是否显像管问题,要特别注意行输出ABL,脚为中高压的公共地端,该端开路也会引起加速极电压的大幅度下降。3.检查灯丝电压和加速极电压皆正常,然后检查阴极电压和栅极的接地情况。ABL电路、黑电流检测AKB电路、亮度通道不畅均会引起阴极电压升高而导致图像暗的情况。

  在实际维修中,碰到图像暗的情况,一般可通过简单方法进一步缩小范围。如观察字符是否正常,若字符正常,说明灯丝和加速极电压基本正常(由于电路形式不同,字符显示情况有时不能作为判定灯丝和加速极电压不正常的依据);若输入视频信号正常,说明故障在切换电路之前的视频放大电路或中频通道上。

  分析检修:在观看过程中图像闪动变暗,并从四角上开始出现(闪动不稳定拖尾的拉丝条)。一开始认为故障现象好像是亮度信号丢失,经过仔细观察,把色度关上以后,发现仍然有比较暗的朦胧的黑白图像。开盖检查发现,视频放大板上管座的引脚好几处有虚焊的嫌疑,不由分说把所有的管脚进行了补焊,接下来试机,故障不再出现,以为大功告成,对故障的具体位置和成因也没做深入的思考。

  岂料没过几天,反馈来的信息说故障还在,每天会不定时出现很短的时间。带上图纸和工具备件包,检查发现加速极电压为240V。一开始疑似太低,但后来发现。正常时加速极电压也是这个值,而且在故障时字符显示一直正常,说明灯丝供电、加速极没问题,会不会是ABI。电路的故障?考虑到故障很不稳定,好似接触不良,首先对TDA8839全面补焊,想到TDA8839的(18)脚还有一个黑电流检测的功能,计划以ABL电路和黑电流校正电路为突破口展开检修,无奈在检修过程中故障始终不再出现。整个检修也就没了方向。为了不虚此行,顺便更换了手上有的视频放大电路TDA6108JF,排除其故障可能,由于软故障很难捕捉和判定,也不再出现。了解到故障仍然会无规律出现,故障确确实实没有排除。仍然是不频繁。于是来个彻底清查,先测几个重要测试点。具体数据见下表。

测试点 加速极电压 TDA8839(22)脚束电流控制 TDA8839(18)脚黑电流检测 行输出(8)脚ABL 阴极电压R 阴极电压G 阴极电压B
正常时 240V 2.7V 5.6V  2.6 V 110V 113V 114V
故障时 240V 3.3V 4.5V 6.1V 130V 1.55V 136V

  根据上表中数据,代换检查(18)脚的外围元件,结果故障仍然出现。视频放大电路TDA6108JF也已经更换,这就排除了黑电流反馈电路故障可能。

  接着分别代换检查(22)脚的外围元件,然后将亮度调低一些,断开ABL电路的二极管VD212,切断ABL反馈控制,长时间观察仍有故障出现,排除了ABL电路的可能。

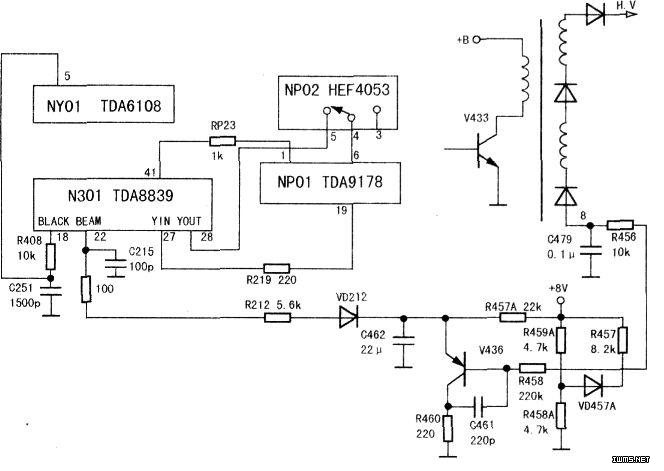

  通过以上的排查,一直不能发现问题,检修好像进入了死胡同。此时意识到,检修的过程是不是偏离了一个重要的方向,没有从亮度信号丢失上下功夫?于是决定对亮度信号的流程仔细追踪。实际发现,厂家附带的电路图和根据电路板实际画出的电路图(如图所示)有几处不同的地方。其流程如下:亮度信号从TDA8839(图纸上是TDA8843)的(28)脚输出送到AV切换控制集成电路HEF4053的(5)脚,经内部电子开关从(4)脚输出后进入瞬态改善集成电路TDA9178的(6)脚,经内部的电路处理后从(19)脚输出,TDA9178为增强画质的模拟视频处理器,其(1)脚为沙堡脉冲输入端,具有Y、U、V分量输入和输出接口。

  在亮度信号矢量处理过程中,可以对亮度信号进行黑电平扩展、Y校正。在色度信号矢量处理过程中,可对色度信号进行色饱和度控制、肤色校正、绿色扩展、蓝色扩展等处理。TDA9178集成电路具有IIC总线接口电路,整个电路的工作均由IIC总线进行控制。根据以上的分析,对电路板上Y流程的每一个焊点和走线、TDA9178及其供电、外围元件仔细检查补焊。此后,故障不再出现。由于在前面的维修中曾经用AV信号输入,其故障现象不变,所以分析故障原因为Y亮度信号从HEF4053的(4)脚到TDA8839的(27)脚的传输途径中有接触不良。为还原故障现象,解除心中的疑团,人为断开亮度传输电路,R219(220Ω)用50kΩ电位器替代,结果50kΩ电位器在整个调整的过程中图像基本正常,用200kΩ以上的电阻代换才会出现明显的故障,这时测出的关键点数值和表1故障时的数值也相吻合。
