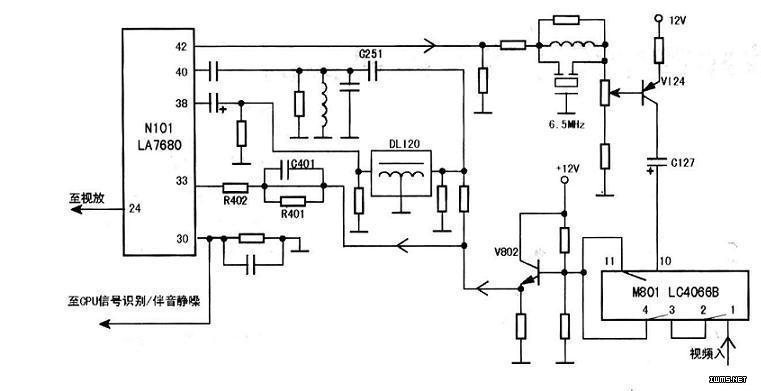

检测发现故障是因阴极电压过高引起的，属于第四种情况。输入视频信号故障依旧，N101（LA7680）（24）脚（亮度信号输出端）的电压正常时为4V，实测该脚的电压为7.2V。由于电压过高引起黑屏，依此为线索，顺藤摸瓜，查找原因。如下图所示，视频全电视信号由N101的（42）脚输出，经6.5MHz陷波器，V124视频放大后，进入切换开关N801（LC4066B）的（10）脚。在TV状态下，电子开关（10）脚输出视频信号到V802的基极，V802的发射极输出的信号分三路输出：一路进入LA7680的（40）脚进行色度处理；第二路进入LA7680的（38）脚的亮度处理电路；第三路经C401、R401、R402进入（33）脚的同步分离电路。当N101（33）脚的同步分离输入端无任何信号输入（也无杂波信号输入）时，会导致N101（24）脚输出直流电平高于7V，视放管截止，出现黑屏现象。LA7680（30）脚为行一致性检测脚，有正常信号输入且行同步良好时，（30）脚电压为7.2V，仅为杂波信号时为2.2V；当元正常的视频信号，也无任何杂波信号时，（30）脚电压为0.25V，用此脚的电压可作为电台识别信号。
　　
　　根据以上的原理分析，在出现故障时，测N101（33）脚的电压为6.2V，（30）脚的电压为0.22V。这说明（33）脚没有视频信号或杂波输入。由于从N801（1）脚输入视频信号时，故障现象一样，由此基本确定故障在V802至N101（33）脚之间的电路，反复检查这一支路的相关的元件，最后发现电容C401（2.2μF/50V）开路。
　　
　　由于C401开路，N101（33）脚无视频信号或杂波信号输入，导致（24）脚输出7V以上的电压，使显像管黑屏。检修的关键是要首先输入视频信号缩小范围，然后根据LA7680的特点抓住同步分离输入（33）脚、行一致性检测（30）脚两个关键的测试点，这是LA7680的一个重要的特点。
