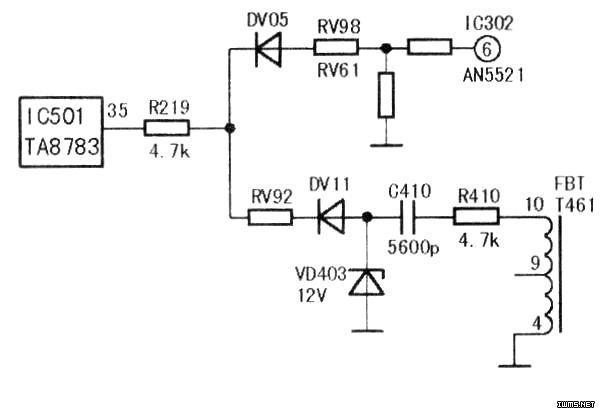

通电后能开机，且有光栅出现，但无图、无声、无字符显示，故障应出在IC501及其外围电路。先检测IC501（TA8783）的基本工作条件是否具备。测量其（6）、（7）脚IIC总线接口电路供电电压正常，（35）脚行逆程脉冲正常，但（10）、（11）脚的IIC总线控制电压只有3.2V左右（正常应为5V），偏低，由此说明IC501工作不正常是因IIC总线控制电压异常所致。该机IC501（35）脚输入的行逆程脉冲一方面控制着图像显示，另一方面通过IIC总线控制整机的工作程序。若该脚电压异常，彩电的工作时序不能控制，CPU不能进行开机自检，则图像声音电路均不能进入正常工作状态。测量IC501（35）脚电压为0.2V，正常应为0.6V，如图所示，检查其外围元器件R219、VD403、R410、C410等元件，均正常，最后发现行变T461（10）、（9）脚脱焊，将其焊好后，故障排除。
