此机开机后无图无声。据反映，电视机在收看过程中，机内突然散发出强烈的焦味，并冒出白烟，然后图声全无。
　　
　　开盖检查发现，行扫描变压器周围几个电阻烧焦变黑。短时通电试机，发现这几个烧黑的电阻立即发红，散出焦味。此时快速测得视放180V电压及加速极电压都为OV，没有高压产生，初步判断行输出变压器存在过流故障。
　　
　　仔细查看这几个电阻，属ABL控制电路，故障应为行输出变压器阳极高压整流部分严重短路所致。换为新行输出变压器后通电试机，有高压产生，但仍然无闯无声，此时测量视放管Q505、Q507、Q509的c极电压高达197V，正常值应在140V左右；再测三只视放管基极电压均约为2V左右，正常时应约为3V。
　　

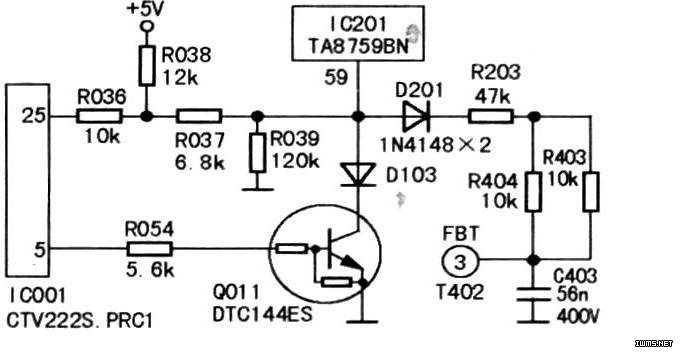

　　看来除行输出变压器损坏外还有其他损坏点，重点对ABL控制电路进行检查。本机ADL控制电路如图所示，QO11、D201、R203、R403、R404等组成ADL控制器，R403、R404为取样电阻，R203为限流电阻，D201为钳位二极管，QO11为消隐控制管。正常工作时，D201处于截止状态。当显像管电子束流增加时，行输出变压器T402高压绕组输出的阳极电流增加，T402（3）脚外接电阻R404、R403上电流增加，（3）脚电压变为负压，D201导通，使IC201（59）脚电压钳位在0.3V左右。IC201（59）脚为对比度控制端，当该脚电压为OV时，IC201无视频R、G、B输出，则视放管截止，屏幕不亮。
　　
　　Q011与IC001（25）脚、IC201（59）脚组成消隐控制电路。IC001（25）脚为消隐控制输出端，当该脚输出高电平时，Q011处于饱和导通状态，IC201（59）脚电压钳位在0.3V左右，屏幕不亮。检查该路元件，发现R403开路，D201、DO13击穿，在路测量IC201（59）脚对地正反向电阻均为70Ω左右，拆下QO11量c、e极击穿。更换上述损坏元件后通电试机，仍然黑屏，此时复测R、G、B三阴极电压仍为197V，难道IC201损坏？测量IC201（59）脚对地电阻，正反向均为90Ω左右（更换Q011后），脱开（59）脚与焊盘连接，复测（59）脚与地之间正反向电阻，仍然为90Ω左右，据此判断IC201内部击穿，将IC201换新后故障排除。
