二、改进措施
　　
　　1.自动加载电路
　　

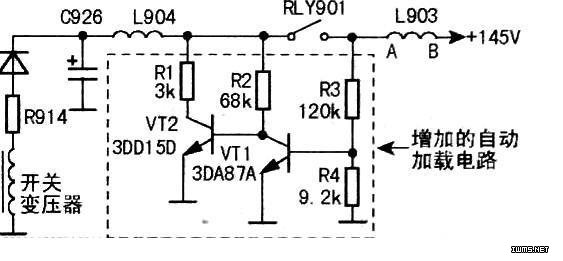

　　在待机状态继电器断开行扫描电路的同时，自动在+145V输出端接入假负载电阻，使+145V输出端负载变化率相对减小。该方法的电路如上图所示，其工作原理如下：

　　当继电器吸合时，整机处于工作状态，+B电压电阻经R3、R4分压后加到VTI基极，VT1因得到正向偏置电压而导通，VT2管截止，所加电路对电源无任何影响。待机时，继电器触点断开，VT1无偏置电压而截止，VT2由R2正偏导通饱和，R1作为假负载接入145V电源输出端，从而减小了工作/待机状态的负载变化率。此法的优点是电路简单，缺点是待机状态功耗增大至1OW左右。

　　2.增设副脉宽调制器
　　
　　空载时，该副脉宽调制器的作用是在空载时，压缩自激反馈，降低电源输出功率。这种方式是目前大屏幕彩电单电源待机的主要方式，其原理是：

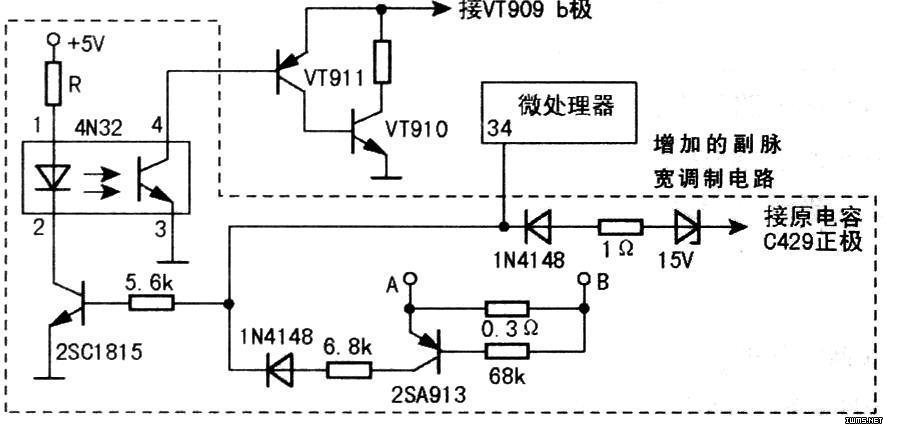

　　待机状态由附加电路压缩开关振荡管脉宽，使正反馈量急剧减小；而开关管工作在弱振荡状态，则输出功率大为减小，使其仅能供给待机状态使用的电压。为了不对该电源作太大的改动，只有在待机时适当减小正反惯量，使+145V电压降低至约100V左右，其改进电路如下图所示。

　　新增光电耦合器4N32的作用是使电源初、次级隔离，光电耦合器初级由三极管2SC1815进行控制。待机时，CPU（34）脚的高电平使2SC1815管导通，4N32内发光二极管发光，4N42（3）、（4）脚间光敏管内阻减小，从而使VT911和VT910管的导道程度增大，进一步压缩脉宽。接入改进电路后，必须根据所用光电耦合器的特性，调整R的阻值，使待机状态下主输出端电压在90V～100V之间。

　　此法的优点是不增加待机功耗，无发热元件，只在电源部分加装一块2cm×2cm的印制板即可。

　　【提示】在实际维修中，TCL（王牌）9328/9329型彩电电源电路故障率较高，大都与以上原因有关。桉照以上两种方法改进，电路的稳定性将大为提高。
