TCL王牌AT25289彩电因雷击呈三无,指示灯不亮
来源:本站整理  作者:佚名  2011-07-16 07:30:44

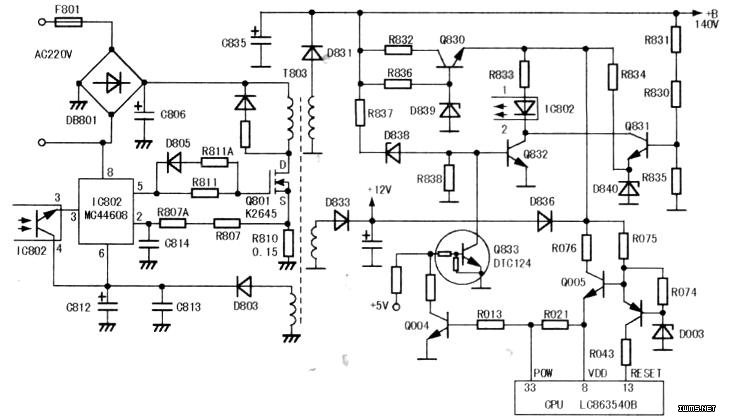

  拆机查出F801(3.15A熔断器)炸裂,桥式整流器DB801击穿,开关管Q801(场效应管K2645)及二极管D803、D804击穿,三极管Q831、Q832及电源振荡块IC801(MC44608)损坏,如图所示。

  代换上述元件后未装场效应管Q801开机,测量300V正常,且IC801(5)脚(驱动信号输出端)有1.3V左右波动的电压,这说明开关管控制信号输出正常。

  用12N6O代换Q801后并断开行供电,在+B滤波电容处接上60W灯泡开机,指示灯闪,灯泡不亮,随着指示灯的闪动,机内发出有节奏的“嚓嚓”声,估计是电源负载存在短路,但检测后没有发现短路现象。用0.15Ω电阻代换Q801S极接地电阻R810后无效,干脆断开电源次级其他负载,灯泡依旧不亮。怀疑60W灯泡负载过重,先后换上一只40W、25W灯泡也不亮,看来电源的确还有问题。

  因为是雷击故障怀疑电源部分还有元件性能变质,这次仔细查找电源部分的元件,并代换大量元件后指示灯依旧闪。

  最后一招便是换上电源模块看问题出在什么地方。代换后开机,指示灯不再闪烁,灯泡也亮了。微调+B电压电位器,使+B电压为l20V后接上行电路开机,图像、伴音正常,说明问题还是出在电源本身。这时,一位朋友叫我空载试一下,说现在有些电源是带不起灯泡的(主要是灯泡的冷态电阻太小),否则会引起过流保护,或表现为灯一闪一闪的。果然,空载开机,指示灯不闪了,+B电压正常,接上行负载一切正常。
