该机起初的故障是三无,但在实际检修中却发现多处故障,现将检修过程整理如下,供参考。

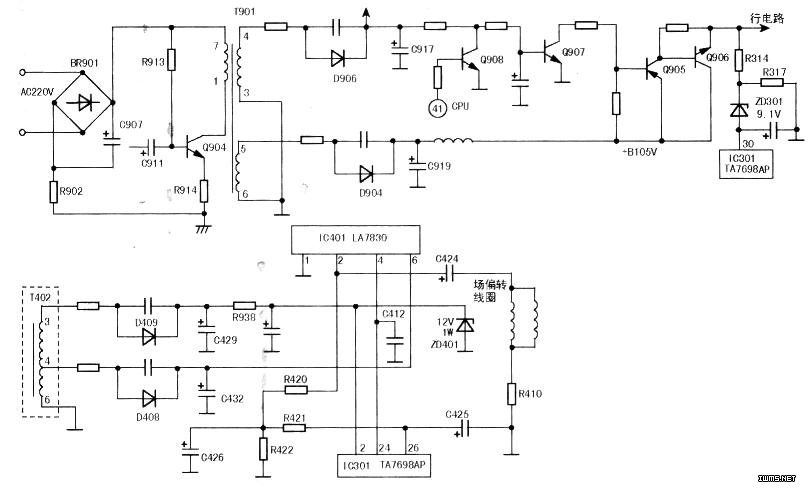

首先检修三无故障,重点检测开关电源与行输出电路。测得+B(105V)波波电容C919两端电压高达170V,立即关机。根据经验,故障原因应是电源开关管Q904基极的振荡耦合电容C911容量减小,如上图所示,换新后试机,+B电压恢复为标称值1O5V。显像管灯丝已亮,但仍为黑屏,怀疑加速极电压偏低,调行输出变压器上的加速极电位器,屏幕上出现一条水平亮线。
接下来检查场输出级、场振荡、场推动电路,如下图所示。测场输出集成电路LA7830(IC401)电源端(6)脚电斥为正常值24V。将锯齿波信号输入端(4)脚与电路板脱开,给该脚外加一个50Hz的干扰信号,光栅能展开,这说明故障不在场输出级。测TA7698AP(IC301)电源端(2)脚电压为OV,断电测该脚与地短路。行输出变压器T402的(3)-(6)绕组电压,经D409整流、C429滤波及ZD401稳压后供给IC301(2)脚。虽然接在该电源上的负载支路较多,但引起击穿短路的可能是电解电容或稳压管,于是分别焊下测量,发现稳压管ZD401已击穿,并查出电阻R438开路。更换ZD401、R438后试机,光栅恢复正常。
插入天线搜索电视节目,但搜索存储完节目回头观看效果时,发现已存入节目的1-10号台位竟然有一半没有图声,其余有图声的台位中也不是刚才存入的节目。由于搜索时停台位置准确,电视机的各项控制功能未见异常,由此判断CPU没有问题。屏幕上显示的图像仍是送修前用户自己存储的节目,且原存节目还能调出,说明CPU与存储器之间的数据更换通道畅通,故判断存储器有问题,不能写入新的数据。换上同型号的存储器后,存储正常。
至此,认为该机故障已完全排除,打算遥控关机后交给用户,但发现关掉的仅是音量,而图像并未消失。遥控关机时,一方面从CPU(2)脚发出VOL控制信号以关掉音量;另外,CPU(41)脚输出高电平,使三极管Q908饱和(见上图),Q907、Q905、Q906截止,切断+B的输出通路,从而使行输出电路以及由行电路供电的相关电路失去供电,达到遥控关机目的。遥控关机时,测得CPU(41)脚高低电平转换正常,由此推断故障应在由Q905~Q9O8组成的开关电路中。分析认为,三极管Q906工作在高电压、大电流状态最容易损坏。将其焊下检测,确已击穿损坏,检查Q905~Q9O7正常。用同型的三极管更换Q906后,遥控关机功能恢复正常。至此,这台彩电多种故障完全排除。
